15.9 BEZUGSPUNKT ECKE INNEN (Zyklus
415, DIN/ISO: G415)
Zyklusablauf
Der Tastsystem-Zyklus 415 ermittelt den Schnittpunkt zweier
Geraden und setzt diesen Schnittpunkt als Bezugspunkt.
Wahlweise kann die TNC den Schnittpunkt auch in eine Nullpunkt-
oder Preset-Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen

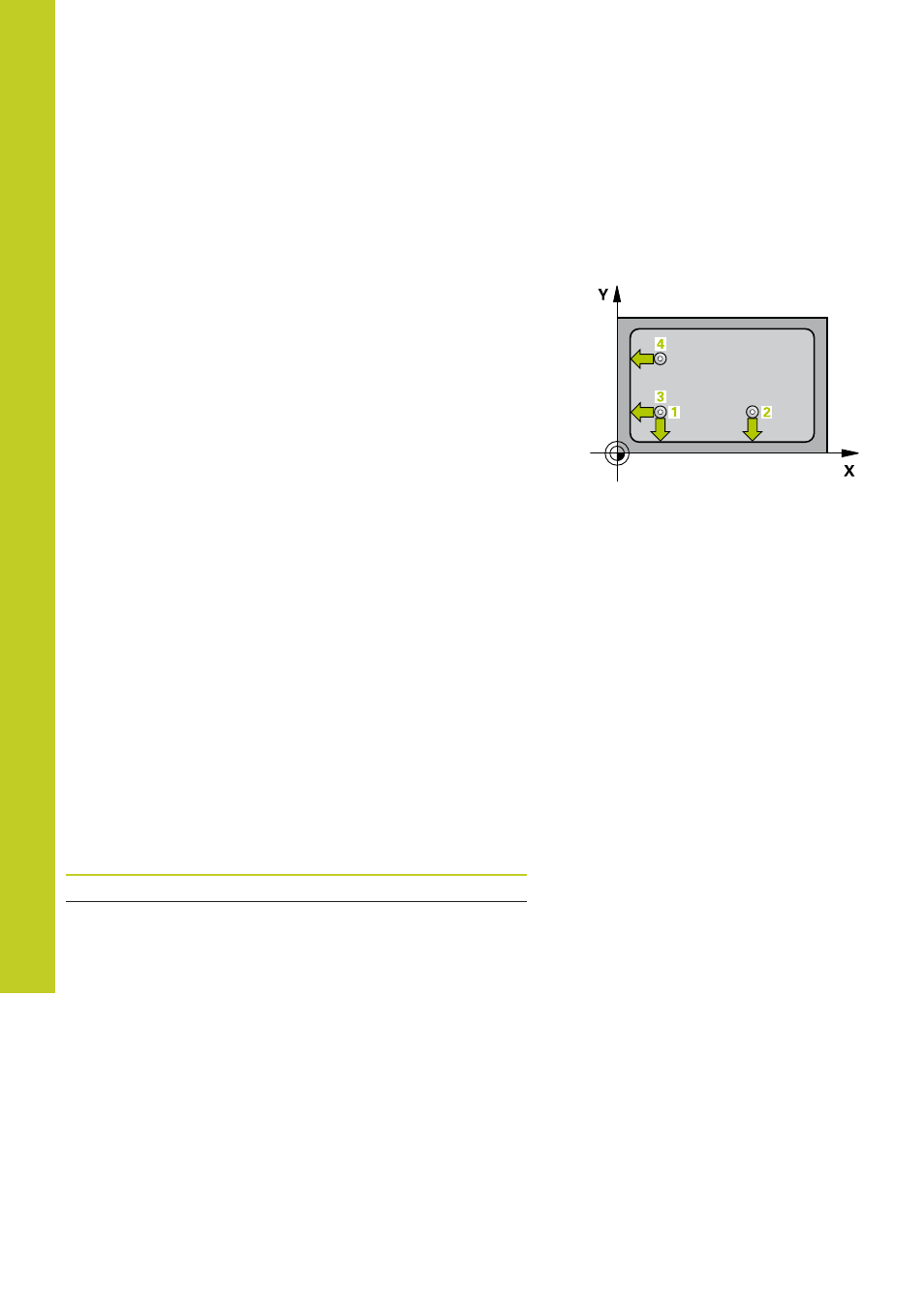

abarbeiten", Seite 266) zum ersten Antastpunkt 1 (siehe Bild
rechts oben), den Sie im Zyklus definieren. Die TNC versetzt
dabei das Tastsystem um den Sicherheits-Abstand entgegen
der jeweiligen Verfahrrichtung
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte
F) durch. Die Antast-Richtung ergibt sich durch
die Eckennummer
1 Danach fährt das Tastsystem zum nächsten Antastpunkt 2 und
führt dort den zweiten Antast-Vorgang durch
2 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw.
vierten Antast-Vorgang durch
3 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und verarbeitet den ermittelten Bezugspunkt
in Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
"Gemeinsamkeiten aller Tastsystemzyklen zum Bezugspunkt-
Setzen", Seite 292) und speichert die Koordinaten der
ermittelten Ecke in nachfolgend aufgeführten Q-Parametern ab
4 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
Parameter-Nummer Bedeutung
Q151 Istwert Ecke Hauptachse
Q152 Istwert Ecke Nebenachse
