Zyklen: Koordinaten-Umrechnungen
11.5 SPIEGELN (Zyklus 8, DIN/ISO: G28)
11
232
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
11.5 SPIEGELN (Zyklus 8, DIN/ISO: G28)
Wirkung

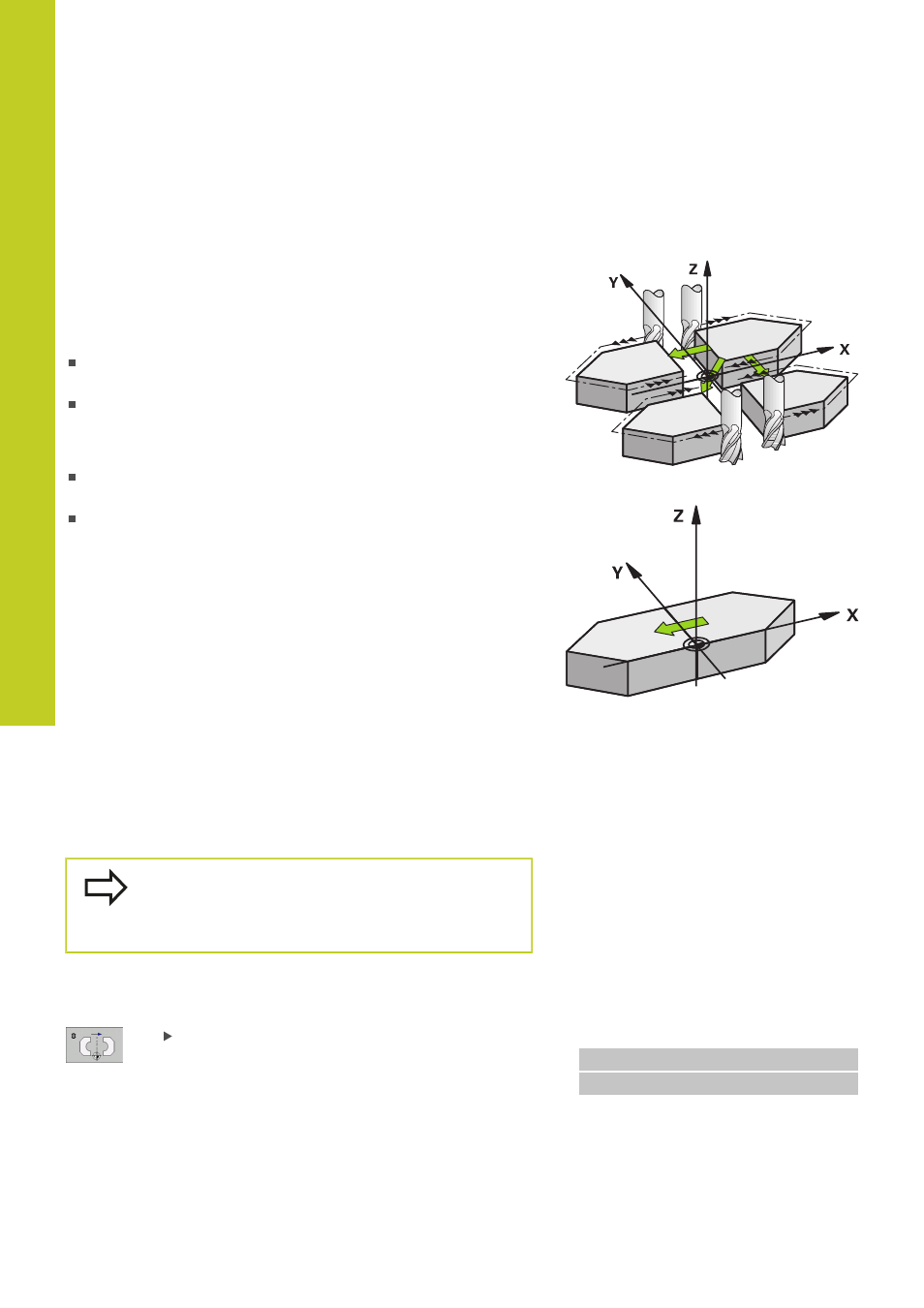

Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich
ausführen.
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC
zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige an.
Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn
des Werkzeugs. Dies gilt nicht bei SL-Zyklen.
Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten.
Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts
ab:
Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt;
Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das
Element verlagert sich zusätzlich;
Rücksetzen
Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren.
Beim Programmieren beachten!
Wenn Sie nur eine Achse spiegeln, ändert sich der
Umlaufsinn bei den Fräszyklen mit der Nummer
2xx. Ausnahme: Zyklus 208, bei dem der im Zyklus
definierte Umlaufsinn erhalten bleibt.
Zyklusparameter
Gespiegelte Achse?: Achsen eingeben, die
gespiegelt werden soll; Sie können alle Achsen
spiegeln – incl. Drehachsen – mit Ausnahme der
Spindelachse und der dazugehörigen Nebenachse.
Erlaubt ist die Eingabe von maximal drei Achsen.
Eingabe-Bereich bis zu 3 NC-Achsen
X, Y, Z, U, V,
W, A, B, C
NC-Sätze
79 CYCL DEF 8.0 SPIEGELN
80 CYCL DEF 8.1 X Y Z
