3.2 ZENTRIEREN (Zyklus 240, DIN/ISO: G240)
3
64
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

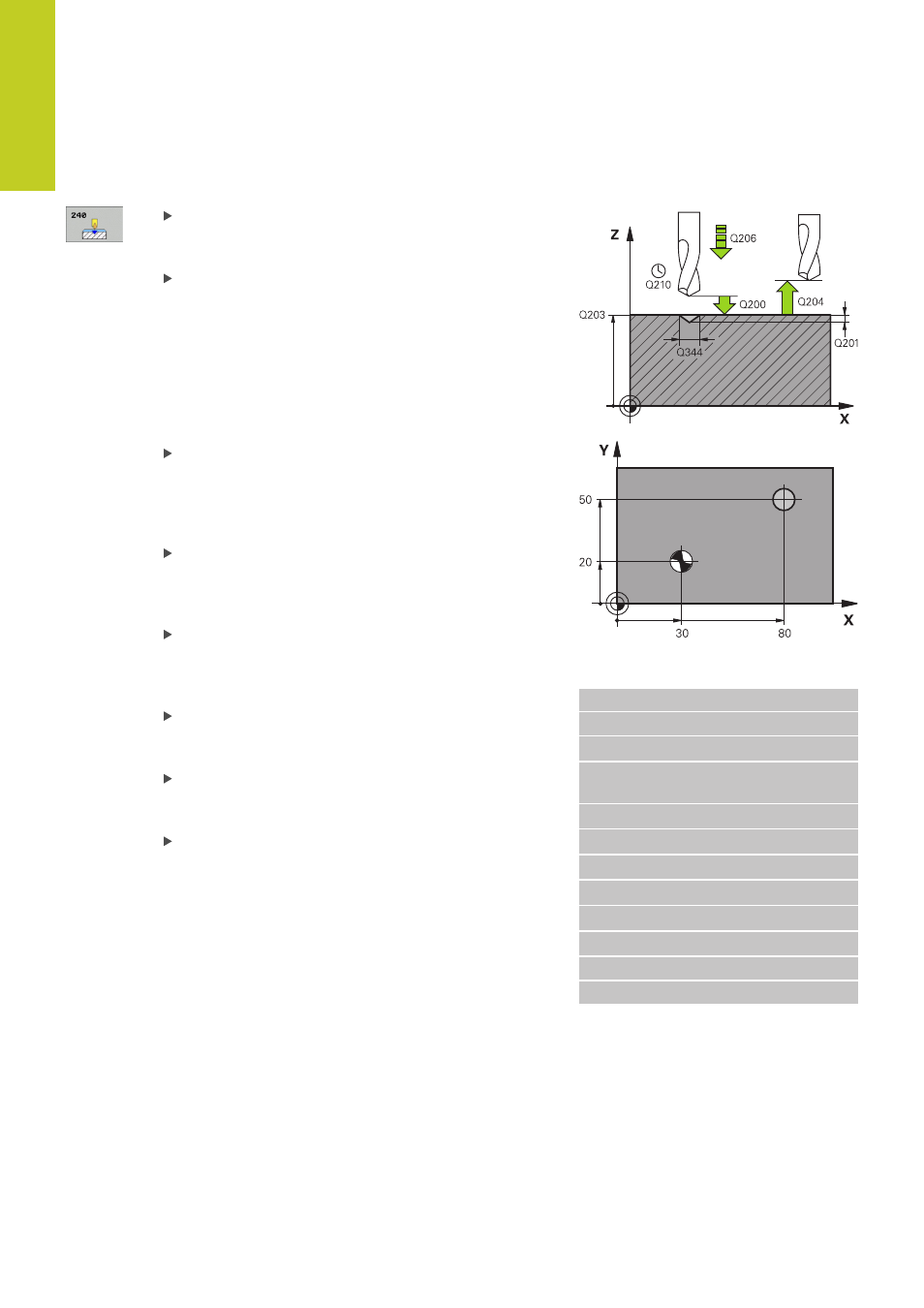

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche; Wert
positiv eingeben. Eingabebereich 0 bis 99999,9999
Auswahl Tiefe/Durchmesser (0/1) Q343: Auswahl,
ob auf eingegebenen Durchmesser oder auf
eingegebene Tiefe zentriert werden soll. Wenn
die TNC auf den eingegebenen Durchmesser
zentrieren soll, müssen Sie den Spitzenwinkel des
Werkzeugs in der Spalte
T-ANGLE der Werkzeug-
Tabelle TOOL.T definieren.
0: Auf eingegebene Tiefe zentrieren
1: Auf eingegebenen Durchmesser zentrieren
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Zentriergrund (Spitze des
Zentrierkegels). Nur wirksam, wenn Q343=0
definiert ist. Eingabebereich -99999,9999 bis
99999,9999
Durchmesser (Vorzeichen) Q344:
Zentrierdurchmesser. Nur wirksam, wenn Q343=1
definiert ist. Eingabebereich -99999,9999 bis
99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Zentrieren in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU
Verweilzeit unten Q211: Zeit in Sekunden,
die das Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
NC-Sätze
10 L Z+100 R0 FMAX
11 CYCL DEF 240 ZENTRIEREN
Q200=2 ;SICHERHEITS-ABST.
Q343=1 ;AUSWAHL TIEFE/
DURCHM.
Q201=+0 ;TIEFE
Q344=-9 ;DURCHMESSER
Q206=250 ;VORSCHUB TIEFENZ.
Q211=0.1 ;VERWEILZEIT UNTEN
Q203=+20 ;KOOR. OBERFLAECHE
Q204=100 ;2. SICHERHEITS-ABST.
12 L X+30 Y+20 R0 FMAX M3 M99
13 L X+80 Y+50 R0 FMAX M99
