Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.2 RECHTECKTASCHE (Zyklus 251, DIN/ISO: G251)
5
124
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Fahren auf Tiefe in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU, FZ
Zustellung Schlichten Q338 (inkremental): Maß,
um welches das Werkzeug in der Spindelachse
beim Schlichten zugestellt wird. Q338=0:
Schlichten in einer Zustellung. Eingabebereich 0 bis
99999,9999

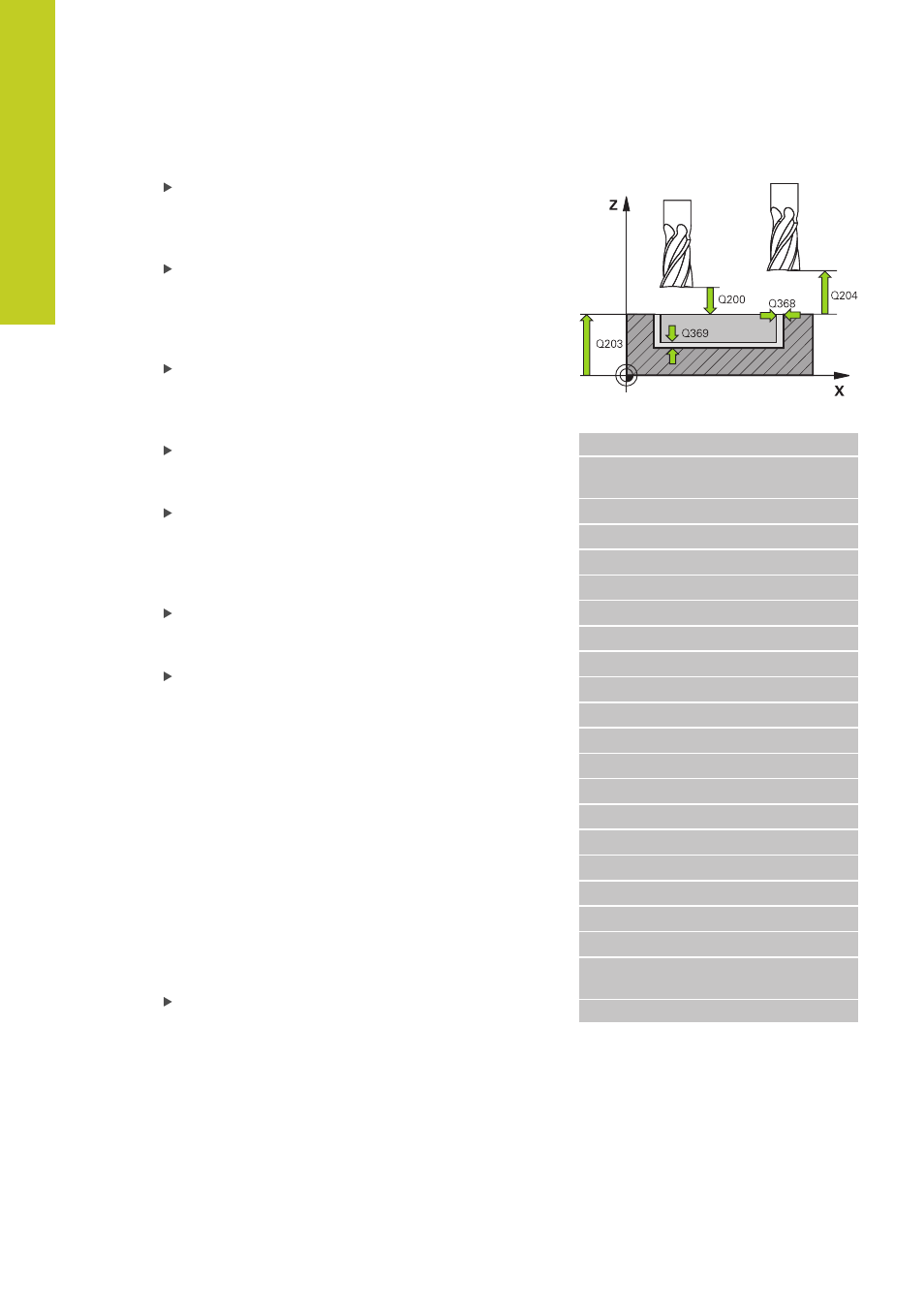

Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
Bahn-Überlappung Faktor Q370: Q370 x
Werkzeug-Radius ergibt die seitliche Zustellung k.
Eingabebereich 0,1 bis 1,9999 alternativ
PREDEF
Eintauchstrategie Q366: Art der Eintauchstrategie:
0: senkrecht eintauchen. Unabhängig vom in der
Werkzeug-Tabelle definierten Eintauchwinkel
ANGLE
taucht die TNC senkrecht ein
1: helixförmig eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE ungleich 0 definiert sein. Ansonsten gibt die
TNC eine Fehlermeldung aus
2: pendelnd eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE ungleich 0 definiert sein. Ansonsten gibt
die TNC eine Fehlermeldung aus. Die Pendellänge
ist abhängig vom Eintauchwinkel, als Minimalwert
verwendet die TNC den doppelten Werkzeug-
Durchmesser
PREDEF: TNC verwendet Wert aus GLOBAL DEF-
Satz
Vorschub Schlichten Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO, FU, FZ
NC-Sätze
8 CYCL DEF 251 RECHTECKTASCHE
Q215=0 ;BEARBEITUNGS-
UMFANG
Q218=80 ;1. SEITEN-LAENGE
Q219=60 ;2. SEITEN-LAENGE
Q220=5 ;ECKENRADIUS
Q368=0.2 ;AUFMASS SEITE
Q224=+0 ;DREHLAGE
Q367=0 ;TASCHENLAGE
Q207=500 ;VORSCHUB FRAESEN
Q351=+1 ;FRAESART
Q201=-20 ;TIEFE
Q202=5 ;ZUSTELL-TIEFE
Q369=0.1 ;AUFMASS TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q338=5 ;ZUST. SCHLICHTEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q370=1 ;BAHN-UEBERLAPPUNG
Q366=1 ;EINTAUCHEN
Q385=500 ;VORSCHUB
SCHLICHTEN
9 L X+50 Y+50 R0 FMAX M3 M99
