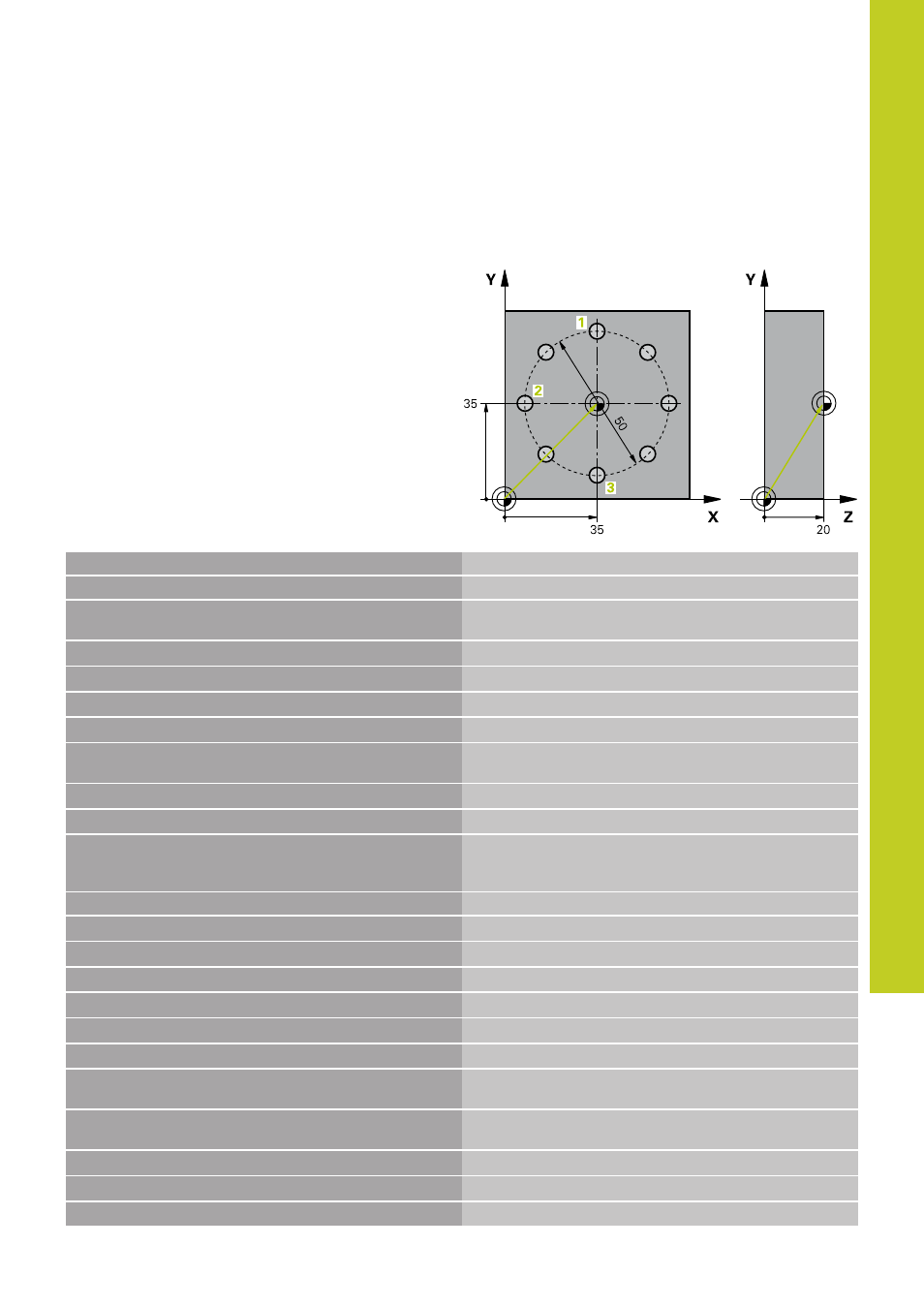

Beispiel: Bezugspunkt-Setzen Werkstück-Oberkante und Mitte
Lochkreis
15.15
15
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
339
15.15 Beispiel: Bezugspunkt-Setzen
Werkstück-Oberkante und Mitte
Lochkreis
Der gemessene Lochkreis-Mittelpunkt soll zur späteren
Verwendung in eine Preset-Tabelle geschrieben werden.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 69 Z
Werkzeug 0 aufrufen zur Festlegung der Tastsystem-Achse
2 TCH PROBE 417 BZPKT TS.-ACHSE Zyklus-Definition zum Bezugspunkt-Setzen in der
Tastsystem-Achse
Q263=+7,5 ;1. PUNKT 1. ACHSE
Antastpunkt: X-Koordinate
Q264=+7,5 ;1. PUNKT 2. ACHSE
Antastpunkt: Y-Koordinate
Q294=+25 ;1. PUNKT 3. ACHSE
Antastpunkt: Z-Koordinate
Q320=0 ;SICHERHEITS-ABST. Sicherheits-Abstand zusätzlich zur Spalte SET_UP
Q260=+50 ;SICHERE HOEHE
Höhe, auf der das Tastsystem-Achse ohne Kollision
verfahren kann
Q305=1 ;NR. IN TABELLE
Z-Koordinate in Zeile 1 schreiben
Q333=+0 ;BEZUGSPUNKT
Tastsystemachse 0 setzen
Q303=+1 ;MESSWERT-UEBERGABE Berechneten Bezugspunkt bezogen auf das maschinenfeste
Koordinatensystem (REF-System) in der Preset-Tabelle
PRESET.PR speichern
3 TCH PROBE 416 BZPKT LOCHKREISMITTE
Q273=+35 ;MITTE 1. ACHSE
Mittelpunkt des Lochkreises: X-Koordinate
Q274=+35 ;MITTE 2. ACHSE
Mittelpunkt des Lochkreises: Y-Koordinate
Q262=50 ;SOLL-DURCHMESSER Durchmesser des Lochkreises
Q291=+90 ;WINKEL 1. BOHRUNG
Polarkoordinaten-Winkel für 1. Bohrungsmittelpunkt 1
Q292=+180 ;WINKEL 2. BOHRUNG
Polarkoordinaten-Winkel für 2. Bohrungsmittelpunkt 2
Q293=+270 ;WINKEL 3. BOHRUNG
Polarkoordinaten-Winkel für 3. Bohrungsmittelpunkt 3
Q261=+15 ;MESSHOEHE Koordinate in der Tastsystem-Achse, auf der die Messung
erfolgt
Q260=+10 ;SICHERE HOEHE
Höhe, auf der das Tastsystem-Achse ohne Kollision
verfahren kann
Q305=1 ;NR. IN TABELLE
Lochkreis-Mitte (X und Y) in Zeile 1 schreiben
Q331=+0 ;BEZUGSPUNKT
Q332=+0 ;BEZUGSPUNKT
