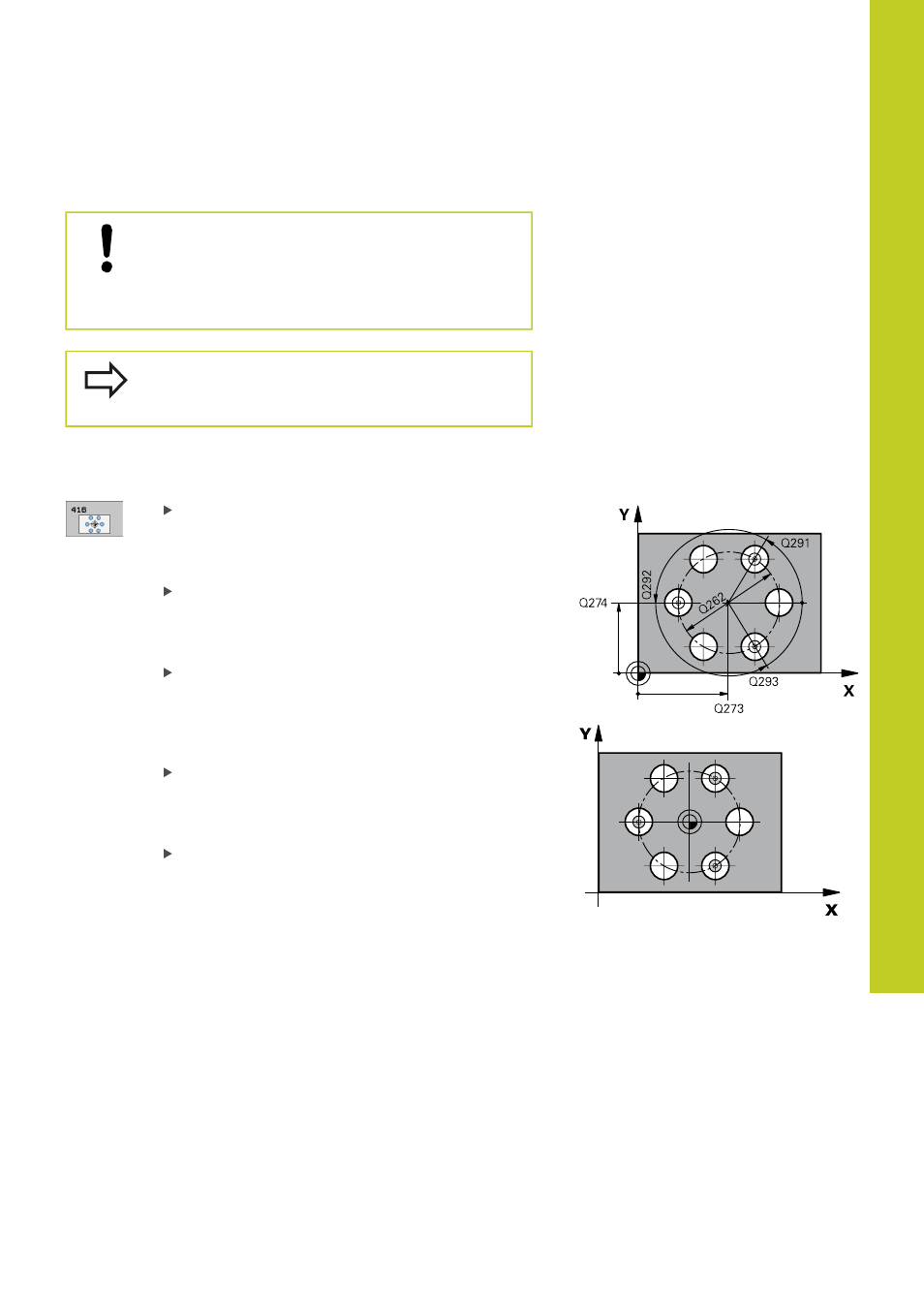

BEZUGSPUNKT LOCHKREIS-MITTE (Zyklus 416, DIN/ISO: G416) 15.10
15
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
327
Beim Programmieren beachten!
Achtung Kollisionsgefahr!
Wenn Sie mit dem Tastsystem-Zyklus einen
Bezugspunkt setzen (Q303 = 0) und zusätzlich
Antasten TS-Achse (Q381 = 1) verwenden, darf
keine Koordinaten-Umrechnung aktiv sein.
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Zyklusparameter
Mitte 1. Achse Q273 (absolut): Lochkreis-
Mitte (Sollwert) in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Mitte 2. Achse Q274 (absolut): Lochkreis-
Mitte (Sollwert) in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Soll-Durchmesser Q262: Ungefähren Lochkreis-
Durchmesser eingeben. Je kleiner der
Bohrungsdurchmesser ist, desto genauer müssen
Sie den Soll-Durchmesser angeben. Eingabebereich
-0 bis 99999,9999
Winkel 1. Bohrung Q291 (absolut):
Polarkoordinaten-Winkel des ersten Bohrungs-
Mittelpunktes in der Bearbeitungsebene.
Eingabebereich -360,0000 bis 360,0000
Winkel 2. Bohrung Q292 (absolut):
Polarkoordinaten-Winkel des zweiten Bohrungs-
Mittelpunktes in der Bearbeitungsebene.
Eingabebereich -360,0000 bis 360,0000
