BEZUGSPUNKT SETZEN (Zyklus 247, DIN/ISO: G247) 11.4
11
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
231
11.4 BEZUGSPUNKT SETZEN (Zyklus 247,
DIN/ISO: G247)

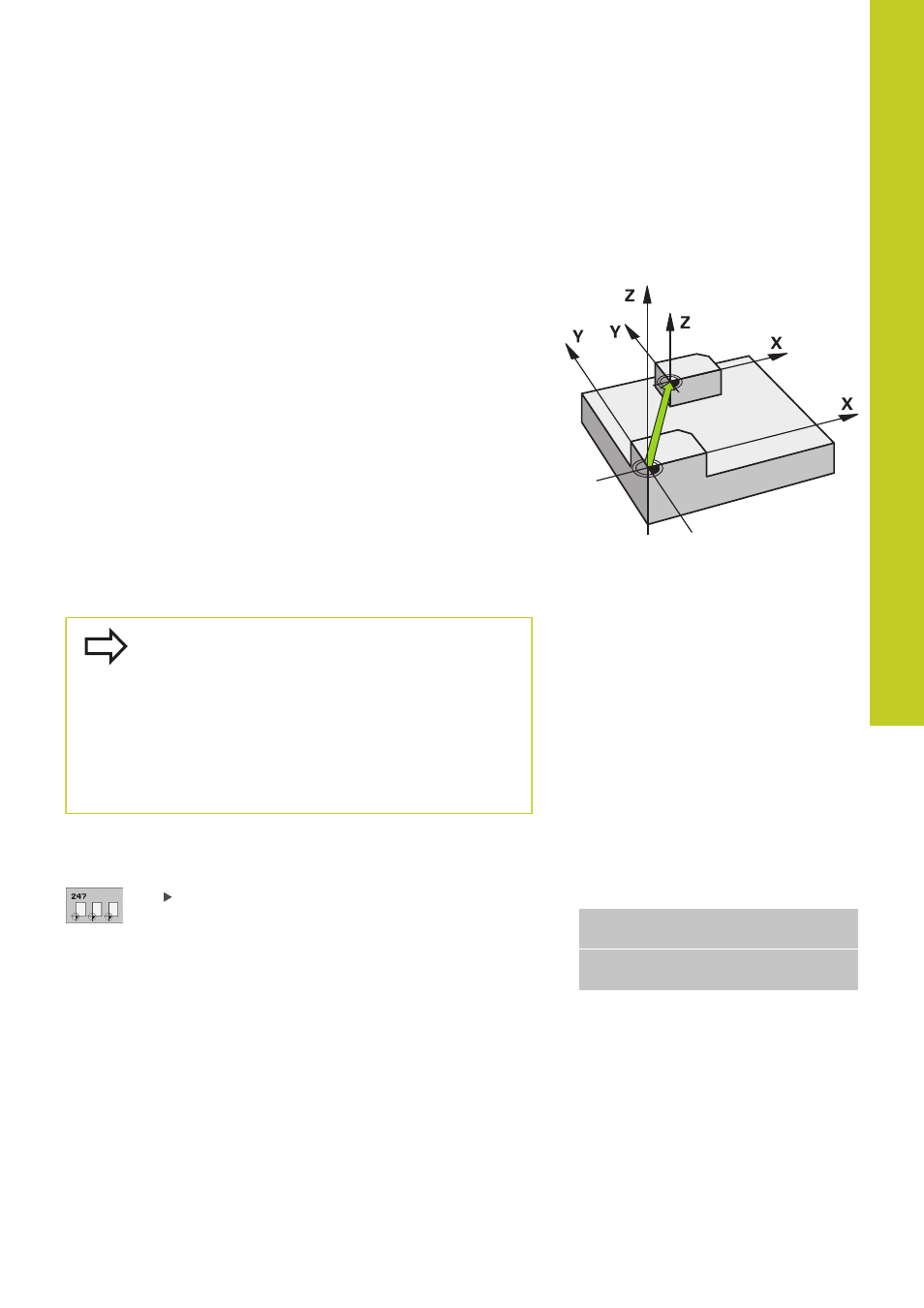

Wirkung
Mit dem Zyklus BEZUGSPUNKT SETZEN können Sie einen in der
Preset-Tabelle definierten Preset als neuen Bezugspunkt aktivieren.
Nach einer Zyklus-Definition BEZUGSPUNKT SETZEN beziehen sich
alle Koordinaten-Eingaben und Nullpunkt-Verschiebungen (absolute
und inkrementale) auf den neuen Preset.
Status-Anzeige
In der Status-Anzeige zeigt die TNC die aktive Preset-Nummer
hinter dem Bezugspunkt-Symbol an.
Vor dem Programmieren beachten!
Beim Aktivieren eines Bezugspunktes aus der
Preset-Tabelle setzt die TNC Nullpunkt-Verschiebung,
Spiegeln, Drehung, Maßfaktor und achsspezifischer
Maßfaktor zurück.
Wenn Sie den Preset Nummer 0 (Zeile 0) aktivieren,
dann aktivieren Sie den Bezugspunkt, den Sie zuletzt
in einer manuellen Betriebsart gesetzt haben.
In der Betriebsart PGM-Test ist Zyklus 247 nicht
wirksam.
Zyklusparameter
Nummer für Bezugspunkt?: Nummer des
Bezugspunktes aus der Preset-Tabelle angeben, der
aktiviert werden soll. Eingabe-Bereich 0 bis 65535 NC-Sätze
13 CYCL DEF 247 BEZUGSPUNKT
SETZEN
Q339=4 ;BEZUGSPUNKT-
NUMMER
Status-Anzeigen
In der zusätzlichen Status-Anzeige (STATUS POS.-ANZ.) zeigt die
TNC die aktive Preset-Nummer hinter dem Dialog
Bezugsp. an.
