UNIVERSAL-TIEFBOHREN (Zyklus 205, DIN/ISO: G205) 3.8
3
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
79
Achtung Kollisionsgefahr!
Mit Maschinen-Parameter displayDepthErr stellen Sie
ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht
(off).
Beachten Sie, dass die TNC bei positiv
eingegebener Tiefe die Berechnung der Vorposition
umkehrt. Das Werkzeug fährt also in der Werkzeug-
Achse mit Eilgang auf Sicherheits-Abstand unter die
Werkstück-Oberfläche!

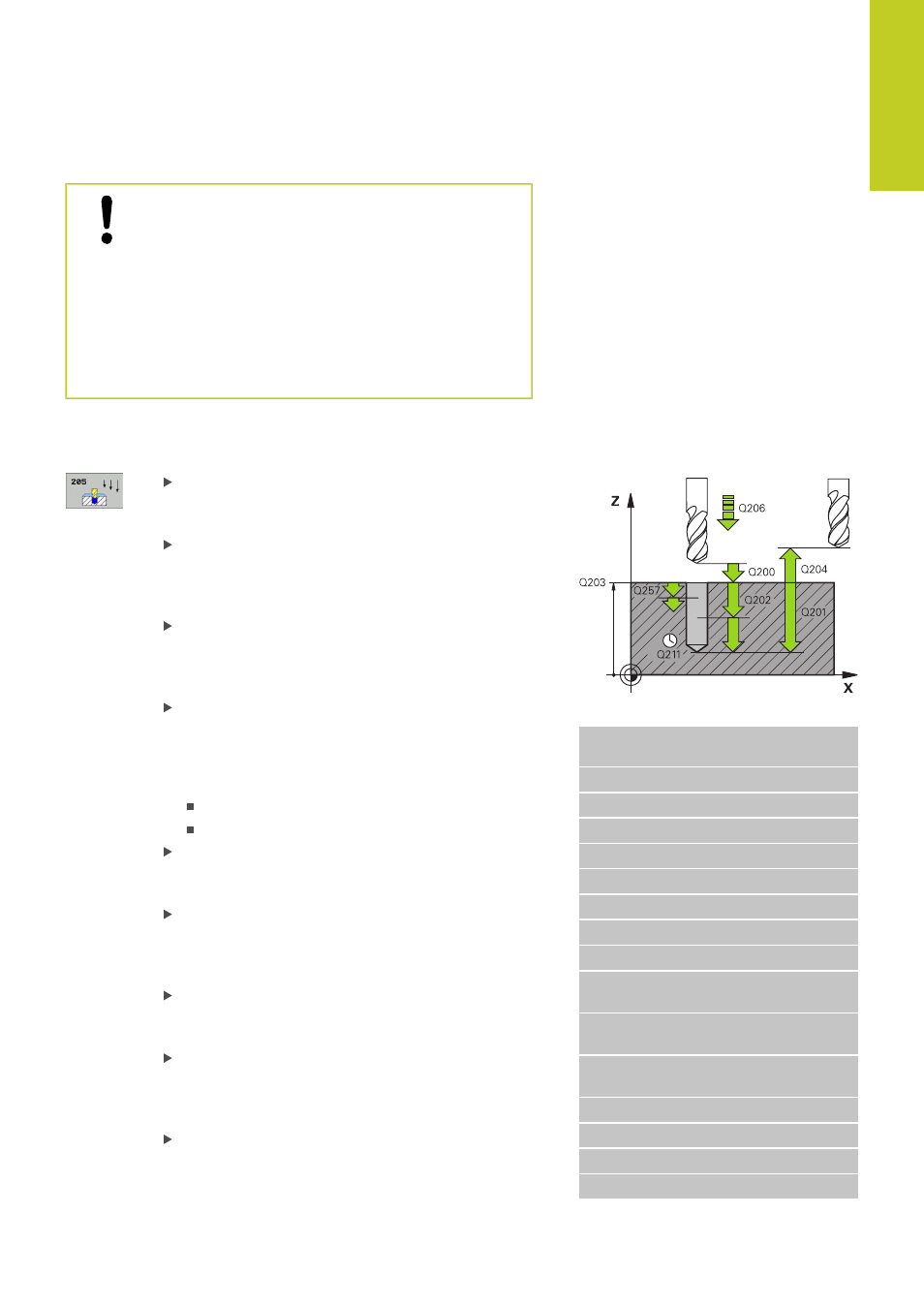

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental):
Abstand Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund (Spitze des
Bohrkegels). Eingabebereich -99999,9999 bis
99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Bohren in mm/min. Eingabebereich 0 bis 99999,999
alternativ
FAUTO, FU
Zustell-Tiefe Q202 (inkremental): Maß, um
welches das Werkzeug jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt
in einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Abnahmebetrag Q212 (inkremental): Wert, um
den die TNC die Zustell-Tiefe Q202 verkleinert.
Eingabebereich 0 bis 99999,9999
Minimale Zustell-Tiefe Q205 (inkremental): Falls
Sie einen Abnahmebetrag eingegeben haben,
begrenzt die TNC die Zustellung auf den mit Q205
eingegeben Wert. Eingabebereich 0 bis 99999,9999
Vorhalteabstand oben Q258 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung,
wenn die TNC das Werkzeug nach einem Rückzug
aus der Bohrung wieder auf die aktuelle Zustell-Tiefe
fährt; Wert bei erster Zustellung. Eingabebereich 0
bis 99999,9999
NC-Sätze
11 CYCL DEF 205 UNIVERSAL-
TIEFBOHREN
Q200=2 ;SICHERHEITS-ABST.
Q201=-80 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q202=15 ;ZUSTELL-TIEFE
Q203=+100 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q212=0.5 ;ABNAHEBETRAG
Q205=3 ;MIN. ZUSTELL-TIEFE
Q258=0.5 ;VORHALTEABSTAND
OBEN
Q259=1 ;VORHALTEABST.
UNTEN
Q257=5 ;BOHRTIEFE
SPANBRUCH
Q256=0.2 ;RZ BEI SPANBRUCH
Q211=0.25 ;VERWEILZEIT UNTEN
Q379=7.5 ;STARTPUNKT
Q253=750 ;VORSCHUB VORPOS.
