Tastsystemzyklen: Werkstück-Schieflagen automatisch ermitteln
14.7 Schieflage eines Werkstücks über C-Achse ausrichten (Zyklus 405,
DIN/ISO: G405)
14
286
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
Winkelschritt Q247 (inkremental): Winkel
zwischen zwei Messpunkten, das Vorzeichen
des Winkelschritts legt die Drehrichtung fest (-
= Uhrzeigersinn), mit der das Tastsystem zum
nächsten Messpunkt fährt. Wenn Sie Kreisbögen
vermessen wollen, dann programmieren Sie einen
Winkelschritt kleiner 90°. Eingabebereich -120,000
bis 120,000

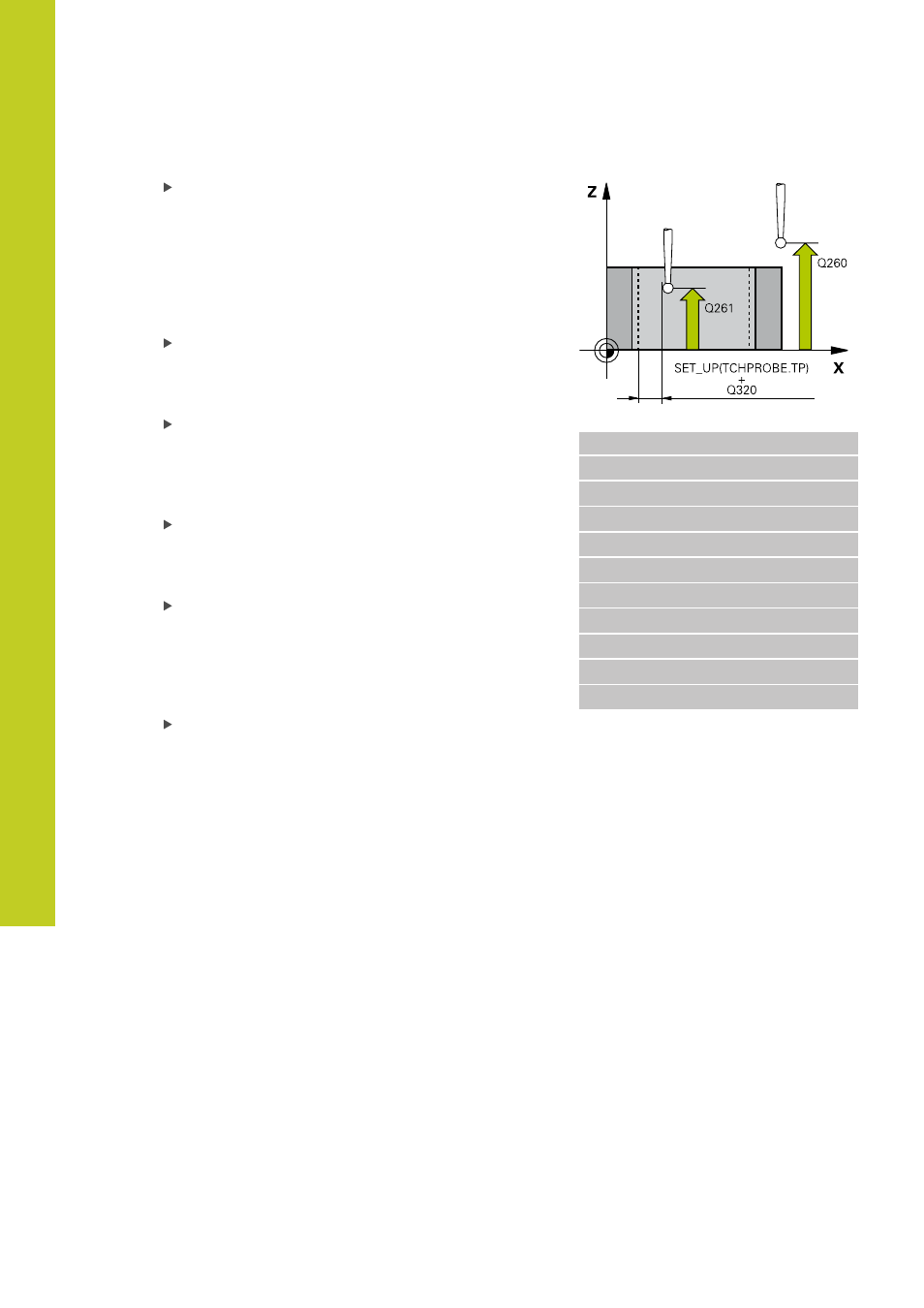

Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Null setzen nach Ausrichtung Q337: Festlegen,
ob die TNC die Anzeige der C-Achse auf 0 setzen
soll, oder den Winkelversatz in die Spalte C der
Nullpunkt-Tabelle schreiben soll:
0: Anzeige der C-Achse auf 0 setzen
>0: Gemessenen Winkelversatz vorzeichenrichtig
in die Nullpunkt-Tabelle schreiben. Zeilen-Nummer
= Wert vom Q337. Ist bereits eine C-Verschiebung
in die Nullpunkt-Tabelle eingetragen, dann
addiert die TNC den gemessenen Winkelversatz
vorzeichenrichtig
NC-Sätze
5 TCH PROBE 405 ROT UEBER C-ACHSE
Q321=+50 ;MITTE 1. ACHSE
Q322=+50 ;MITTE 2. ACHSE
Q262=10 ;SOLL-DURCHMESSER
Q325=+0 ;STARTWINKEL
Q247=90 ;WINKELSCHRITT
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q337=0 ;NULL SETZEN
