REGELFLAECHE (Zyklus 231; DIN/ISO: G231) 10.3
10
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
215

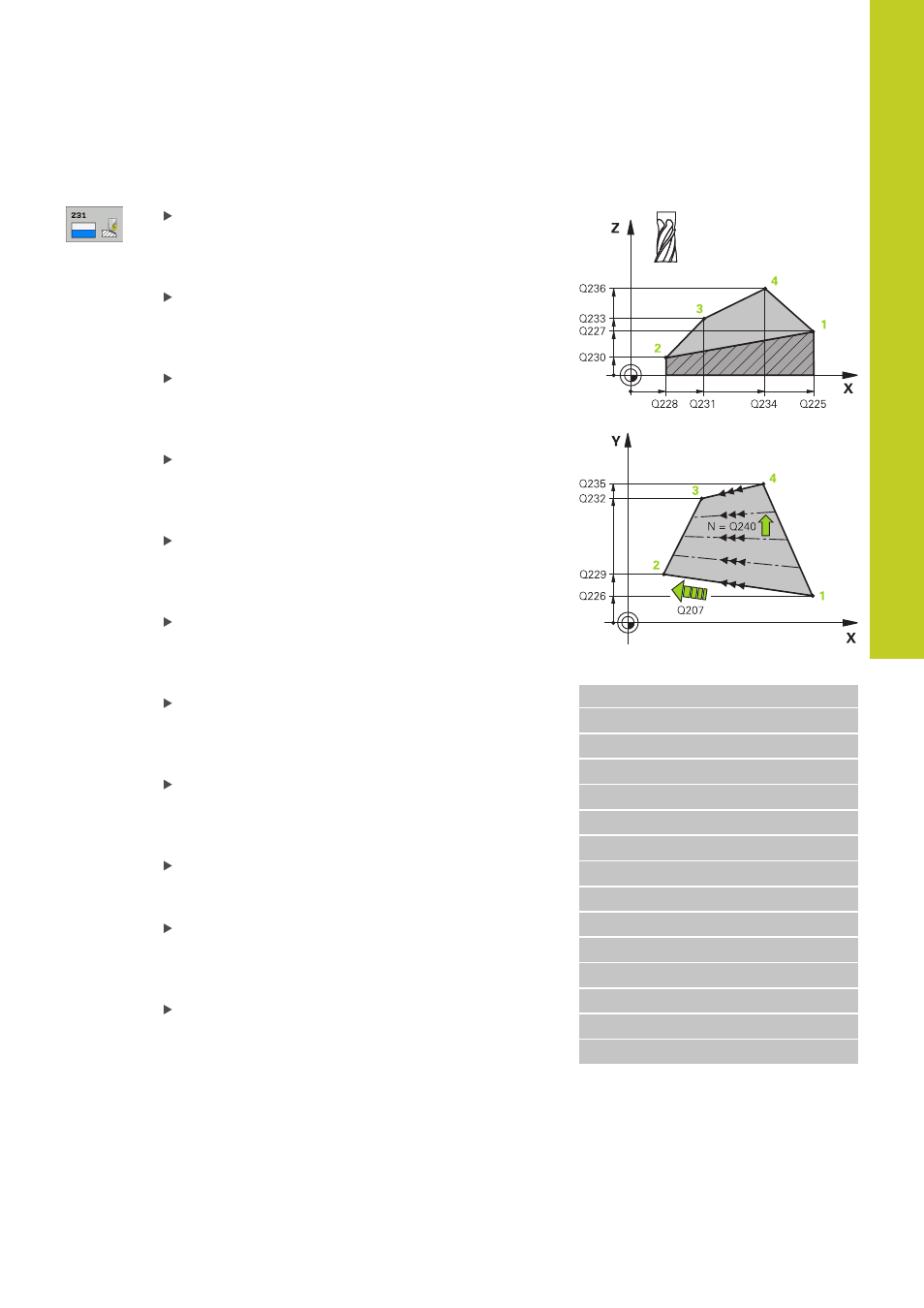

Zyklusparameter
Startpunkt 1. Achse Q225 (absolut): Startpunkt-
Koordinate der zu bearbeitenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Startpunkt 2. Achse Q226 (absolut): Startpunkt-
Koordinate der zu bearbeitenden Fläche in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Startpunkt 3. Achse Q227 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Spindelachse. Eingabebereich -99999,9999 bis
99999,9999
2. Punkt 1. Achse Q228 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
2. Punkt 2. Achse Q229 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
2. Punkt 3. Achse Q230 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Spindelachse. Eingabebereich -99999,9999 bis
99999,9999
3. Punkt 1. Achse Q231 (absolut): Koordinate
des Punktes
3 in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
3. Punkt 2. Achse Q232 (absolut): Koordinate
des Punktes
3 in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
3. Punkt 3. Achse Q233 (absolut): Koordinate des
Punktes
3 in der Spindelachse. Eingabebereich
-99999,9999 bis 99999,9999
4. Punkt 1. Achse Q234 (absolut): Koordinate
des Punktes
4 in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
4. Punkt 2. Achse Q235 (absolut): Koordinate
des Punktes
4 in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
NC-Sätze
72 CYCL DEF 231 REGELFLAECHE
Q225=+0 ;STARTPUNKT 1. ACHSE
Q226=+5 ;STARTPUNKT 2. ACHSE
Q227=-2 ;STARTPUNKT 3. ACHSE
Q228=+100 ;2. PUNKT 1. ACHSE
Q229=+15 ;2. PUNKT 2. ACHSE
Q230=+5 ;2. PUNKT 3. ACHSE
Q231=+15 ;3. PUNKT 1. ACHSE
Q232=+125 ;3. PUNKT 2. ACHSE
Q233=+25 ;3. PUNKT 3. ACHSE
Q234=+15 ;4. PUNKT 1. ACHSE
Q235=+125 ;4. PUNKT 2. ACHSE
Q236=+25 ;4. PUNKT 3. ACHSE
Q240=40 ;ANZAHL SCHNITTE
Q207=500 ;VORSCHUB FRAESEN
