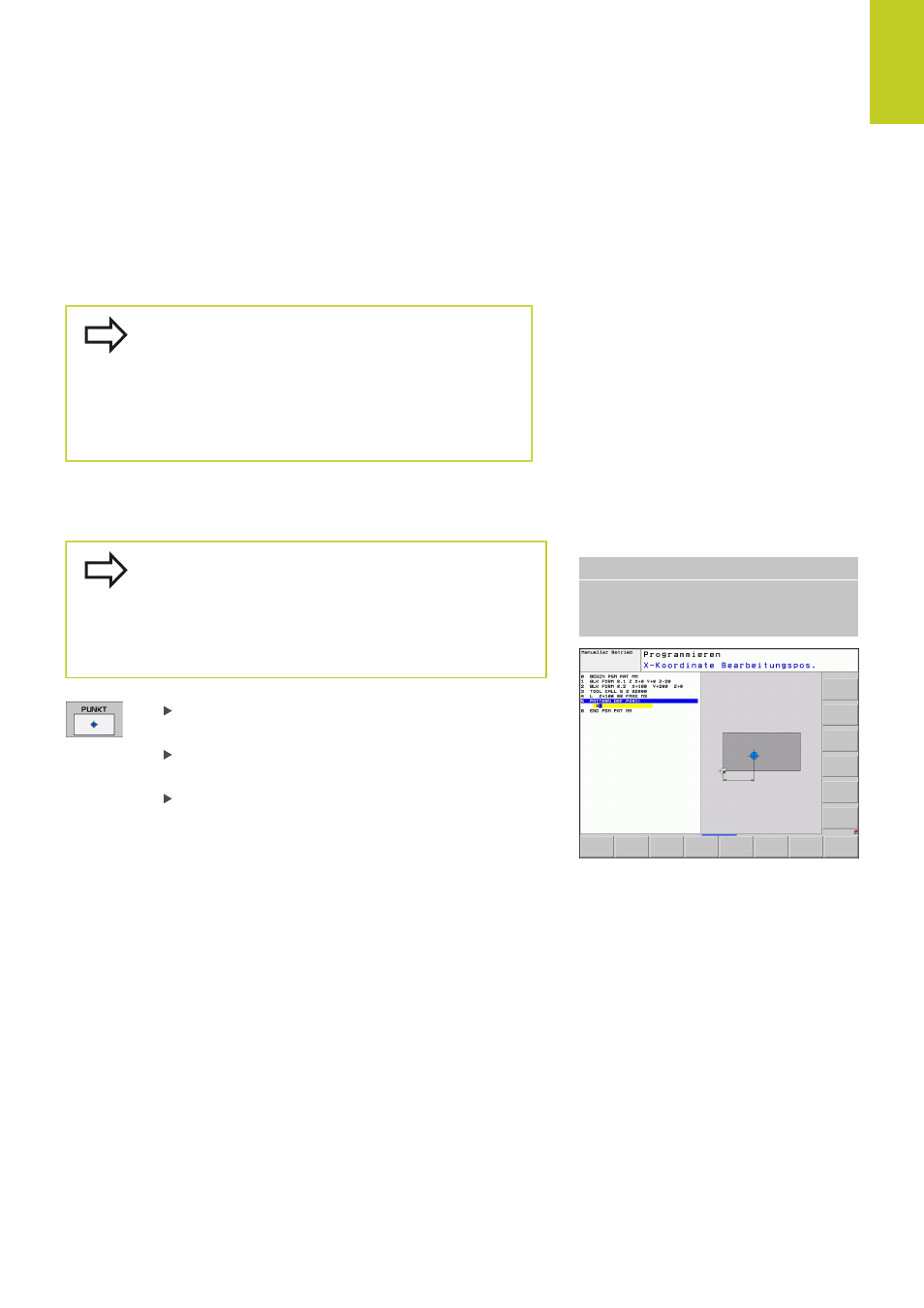

Muster-Definition PATTERN DEF 2.3
2
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
51
PATTERN DEF verwenden
Sobald Sie eine Musterdefinition eingegeben haben,
können Sie diese über die Funktion
CYCL CALL PAT aufrufen
Zyklen aufrufen, Seite 44. Die TNC führt dann den zuletzt
definierten Bearbeitungszyklus auf den von Ihnen definiertem
Bearbeitungsmuster aus.
Ein Bearbeitungsmuster bleibt so lange aktiv, bis Sie
ein Neues definieren, oder über die Funktion
SEL
PATTERN eine Punkte-Tabelle angewählt haben.
Über den Satzvorlauf können Sie einen beliebigen
Punkt wählen, an dem Sie die Bearbeitung beginnen
oder fortsetzen können (siehe Benutzer-Handbuch,
Kapitel Programm-Test und Programmlauf).
Einzelne Bearbeitungspositionen definieren
Sie können maximal 9 Bearbeitungspositionen
eingeben, Eingabe jeweils mit Taste ENT bestätigen.
Wenn Sie eine
Werkstückoberfläche in Z ungleich
0 definieren, dann wirkt dieser Wert zusätzlich
zur Werkstückoberfläche
Q203, die Sie im
Bearbeitungszyklus definiert haben.
X-Koordinate Bearbeitungspos. (absolut): X-
Koordinate eingeben
Y-Koordinate Bearbeitungspos. (absolut): Y-
Koordinate eingeben
Koordinate Werkstück-Oberfläche (absolut): Z-
Koordinate eingeben, an der die Bearbeitung starten
soll
NC-Sätze
10 L Z+100 R0 FMAX
11 PATTERN DEF POS1
(X+25 Y+33,5 Z+0) POS2 (X+50 Y+75 Z
+0)
