Programmierbeispiele 4.11
4
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
117
4.11 Programmierbeispiele

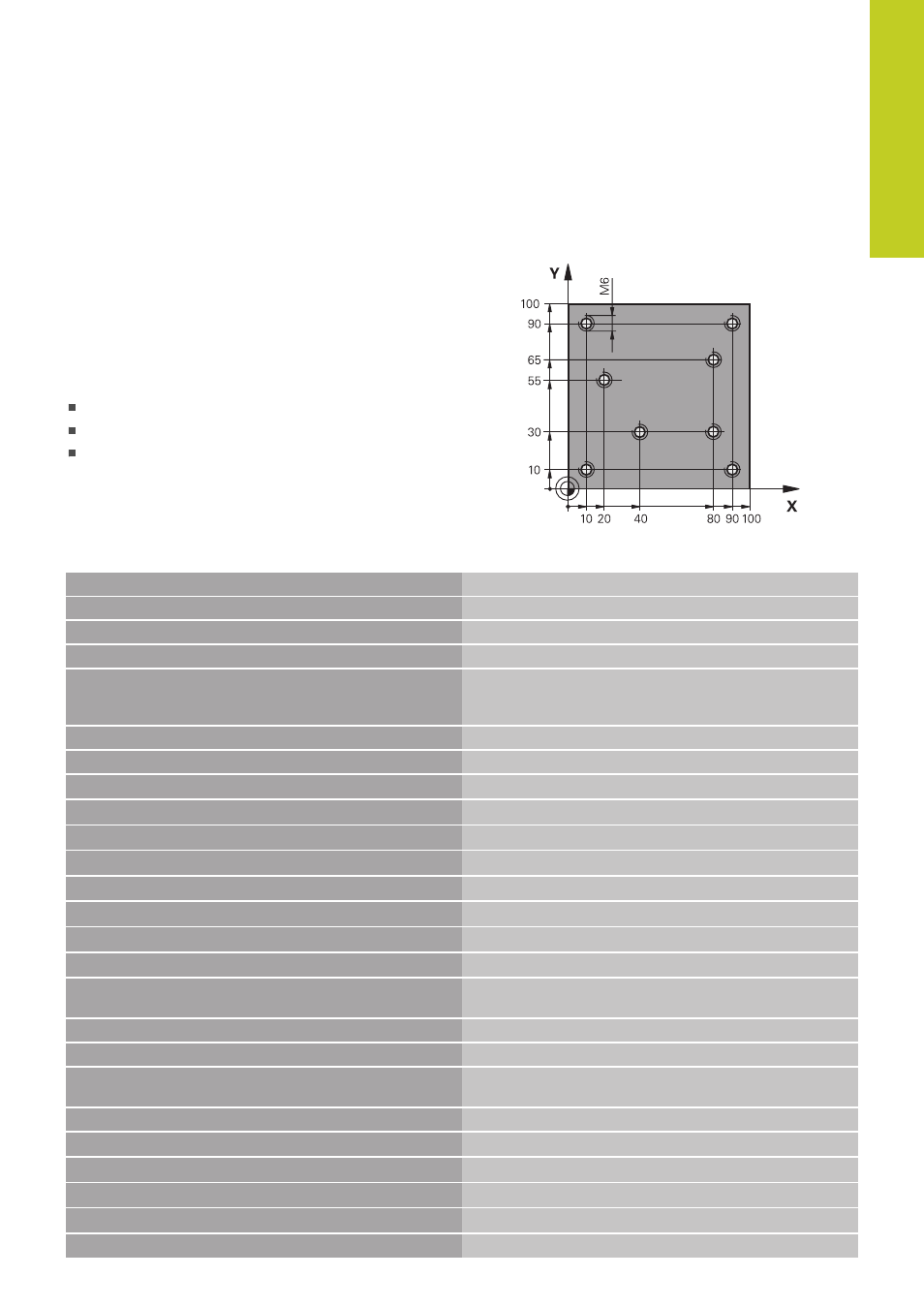

Beispiel: Gewindebohren
Die Bohrungskoordinaten sind in der Punkte-Tabelle
TAB1.PNT gespeichert und werden von der TNC mit
CYCL CALL PAT gerufen.
Die Werkzeug-Radien sind so gewählt, dass alle
Arbeitsschritte in der Testgrafik zu sehen sind.
Programm-Ablauf
Zentrieren
Bohren
Gewindebohren
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Werkzeug-Aufruf Zentrierer
4 L Z+10 R0 F5000
Werkzeug auf sichere Höhe fahren (F mit Wert
programmieren), die TNC positioniert nach jedem Zyklus auf
die sichere Höhe
5 SEL PATTERN “TAB1“
Punkte-Tabelle festlegen
6 CYCL DEF 200 BOHREN Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q201=-2 ;TIEFE
Q206=150 ;F TIEFENZUST.
Q202=2 ;ZUSTELL-TIEFE
Q210=0 ;F.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Zwingend 0 eingeben, wirkt aus Punkte-Tabelle
Q204=0 ;2. S.-ABSTAND
Zwingend 0 eingeben, wirkt aus Punkte-Tabelle
Q211=0.2 ;VERWEILZEIT UNTEN
10 CYCL CALL PAT F5000 M3
Zyklus-Aufruf in Verbindung mit Punkte-Tabelle TAB1.PNT,
Vorschub zwischen den Punkten: 5000 mm/min
11 L Z+100 R0 FMAX M6
Werkzeug freifahren, Werkzeug-Wechsel
12 TOOL CALL 2 Z S5000 Werkzeug-Aufruf Bohrer
13 L Z+10 R0 F5000 Werkzeug auf sichere Höhe fahren (F mit Wert
programmieren)
14 CYCL DEF 200 BOHREN Zyklus-Definition Bohren
Q200=2 ;SICHERHEITS-ABST.
Q201=-25 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZUST.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
