Bearbeitungszyklen verwenden
2.3 Muster-Definition PATTERN DEF
2
54
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

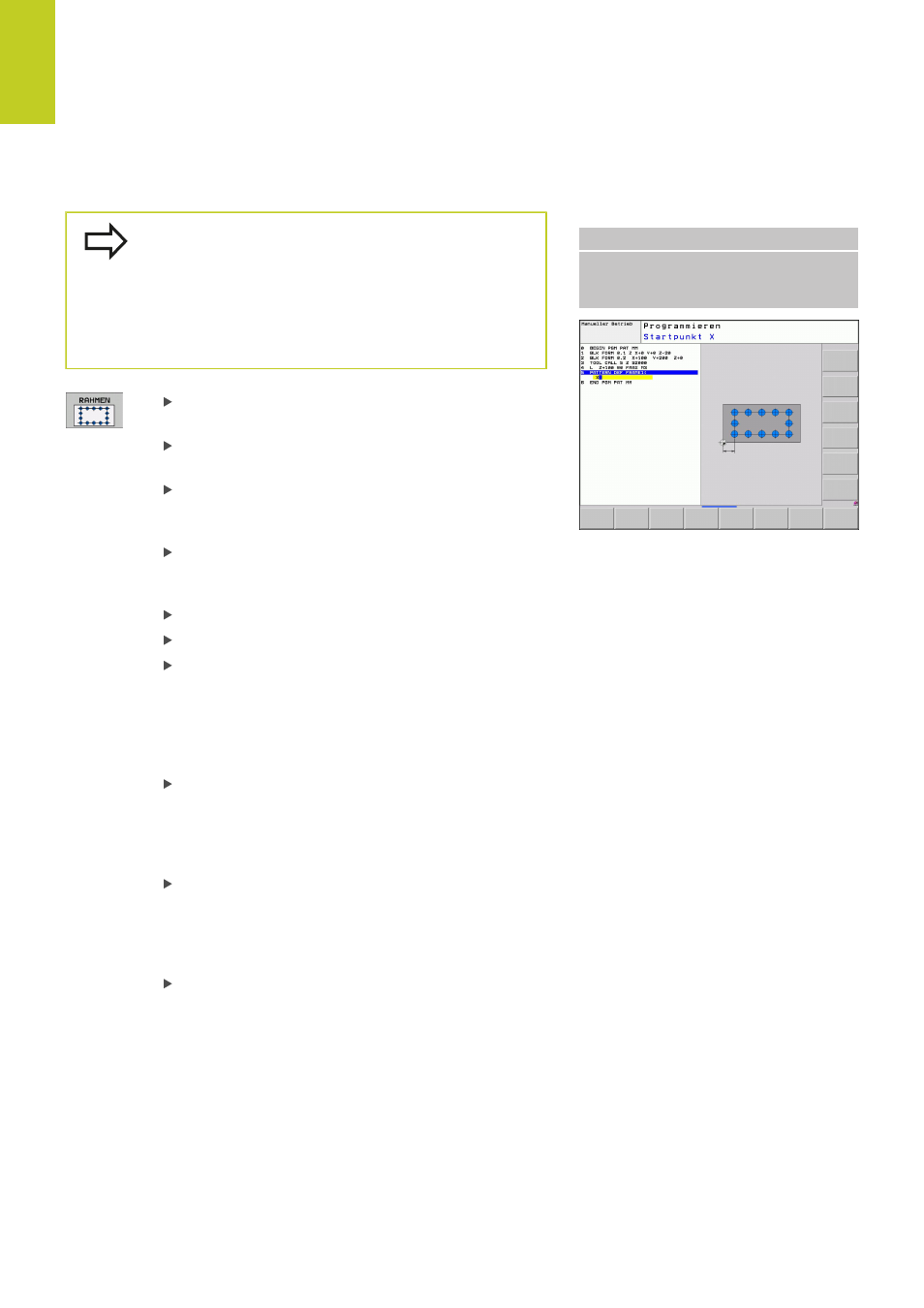

Einzelnen Rahmen definieren
Wenn Sie eine
Werkstückoberfläche in Z ungleich
0 definieren, dann wirkt dieser Wert zusätzlich
zur Werkstückoberfläche
Q203, die Sie im
Bearbeitungszyklus definiert haben.
Die Parameter
Drehlage Hauptachse und Drehlage
Nebenachse wirken additiv auf eine zuvor
durchgeführte
Drehlage des gesamten Musters.
Startpunkt X (absolut): Koordinate des Rahmen-
Startpunktes in der X-Achse
Startpunkt Y (absolut): Koordinate des Rahmen-
Startpunktes in der Y-Achse
Abstand Bearbeitungspositionen X (inkremental):
Abstand zwischen den Bearbeitungspositionen in X-
Richtung. Wert positiv oder negativ eingebbar
Abstand Bearbeitungspositionen Y (inkremental):
Abstand zwischen den Bearbeitungspositionen in Y-
Richtung. Wert positiv oder negativ eingebbar
Anzahl Spalten: Gesamt-Spaltenanzahl des Musters
Anzahl Zeilen: Gesamt-Zeilenanzahl des Musters
Drehlage des gesamten Musters (absolut):
Drehwinkel, um den das gesamte Muster
um den eingegebenen Startpunkt gedreht
wird. Bezugsachse: Hauptachse der aktiven
Bearbeitungsebene (z.B. X bei Werkzeug-Achse Z).
Wert positiv oder negativ eingebbar
Drehlage Hauptachse: Drehwinkel, um
den ausschließlich die Hauptachse der
Bearbeitungsebene bezogen auf den eingegebenen
Startpunkt verzerrt wird. Wert positiv oder negativ
eingebbar.
Drehlage Nebenachse: Drehwinkel, um
den ausschließlich die Nebenachse der
Bearbeitungsebene bezogen auf den eingegebenen
Startpunkt verzerrt wird. Wert positiv oder negativ
eingebbar.
Koordinate Werkstück-Oberfläche (absolut): Z-
Koordinate eingeben, an der die Bearbeitung starten
soll
NC-Sätze
10 L Z+100 R0 FMAX
11 PATTERN DEF FRAME1
(X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
