Bearbeitungszyklen: Abzeilen
10.2 ABZEILEN (Zyklus 230, DIN/ISO: G230)
10
212
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

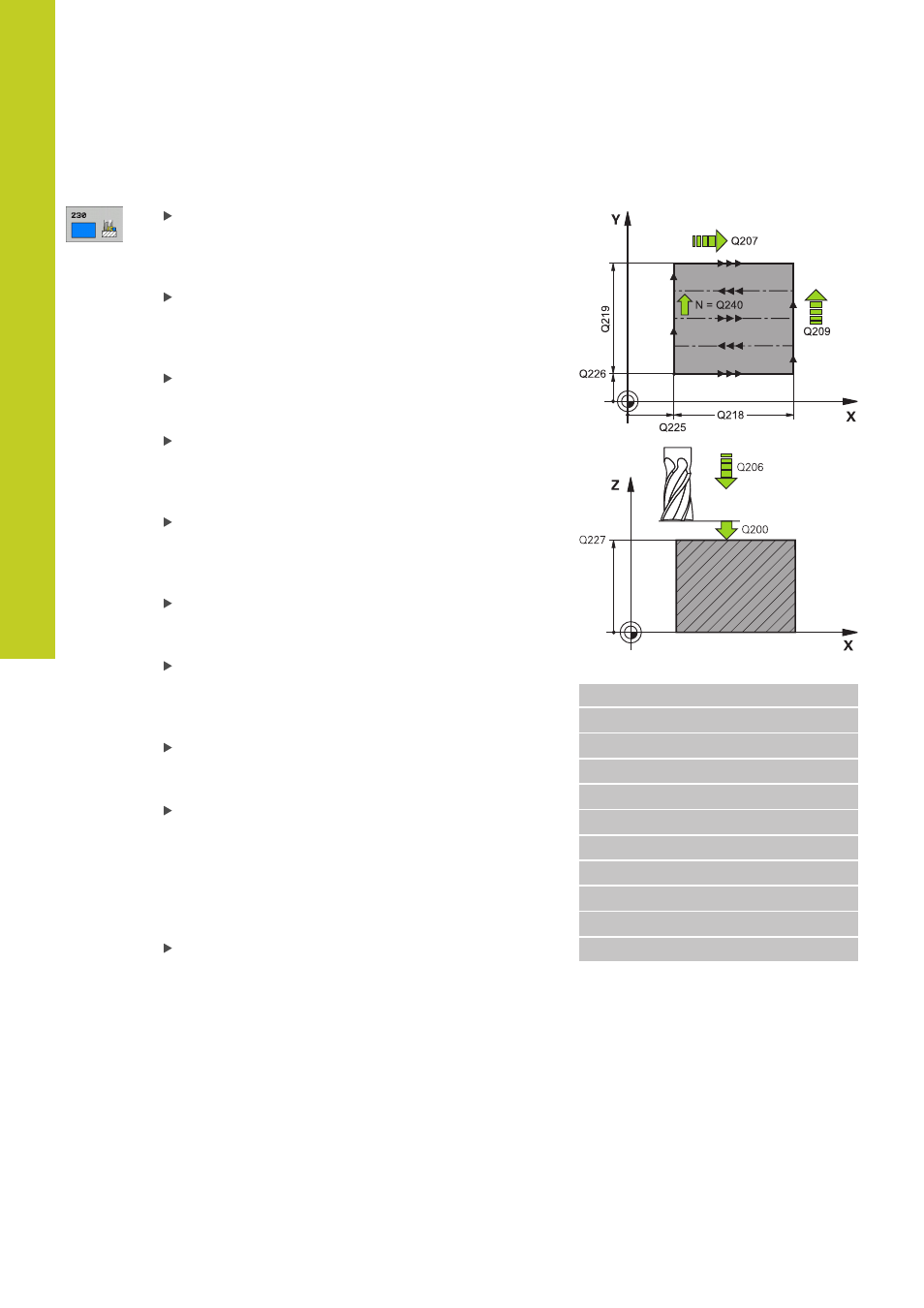

Zyklusparameter
Startpunkt 1. Achse Q225 (absolut): Startpunkt-
Koordinate der zu bearbeitenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Startpunkt 2. Achse Q226 (absolut): Startpunkt-
Koordinate der zu bearbeitenden Fläche in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Startpunkt 3. Achse Q227 (absolut): Höhe in der
Spindelachse, auf der abgezeilt wird. Eingabebereich
-99999,9999 bis 99999,9999
1. Seiten-Länge Q218 (inkremental): Länge der
abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene, bezogen auf den Startpunkt
1. Achse. Eingabebereich 0 bis 99999,9999
2. Seiten-Länge Q219 (inkremental): Länge der
abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene, bezogen auf den Startpunkt
2. Achse. Eingabebereich 0 bis 99999,9999
Anzahl Schnitte Q240: Anzahl der Zeilen, auf denen
die TNC das Werkzeug in der Breite verfahren soll.
Eingabebereich 0 bis 99999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Fahren auf Tiefe in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU, FZ
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO, FU, FZ
Vorschub quer Q209: Verfahrgeschwindigkeit des
Werkzeugs beim Fahren auf die nächste Zeile in
mm/min; wenn Sie im Material quer fahren, dann
Q209 kleiner als Q207 eingeben; wenn Sie im
Freien quer fahren, dann darf Q209 größer als Q207
sein. Eingabebereich 0 bis 99999,9999 alternativ
FAUTO, FU, FZ
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Frästiefe für
Positionierung am Zyklus-Anfang und am Zyklus-
Ende. Eingabebereich 0 bis 99999,9999
NC-Sätze
71 CYCL DEF 230 ABZEILEN
Q225=+10 ;STARTPUNKT 1. ACHSE
Q226=+12 ;STARTPUNKT 2. ACHSE
Q227=+2.5 ;STARTPUNKT 3. ACHSE
Q218=150 ;1. SEITEN-LAENGE
Q219=75 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=150 ;VORSCHUB TIEFENZ.
Q207=500 ;VORSCHUB FRAESEN
Q209=200 ;VORSCHUB QUER
Q200=2 ;SICHERHEITS-ABST.
