Zyklen: Sonderfunktionen
12.4 SPINDEL-ORIENTIERUNG (Zyklus 13, DIN/ISO: G36)
12
252
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
12.4 SPINDEL-ORIENTIERUNG (Zyklus 13,
DIN/ISO: G36)

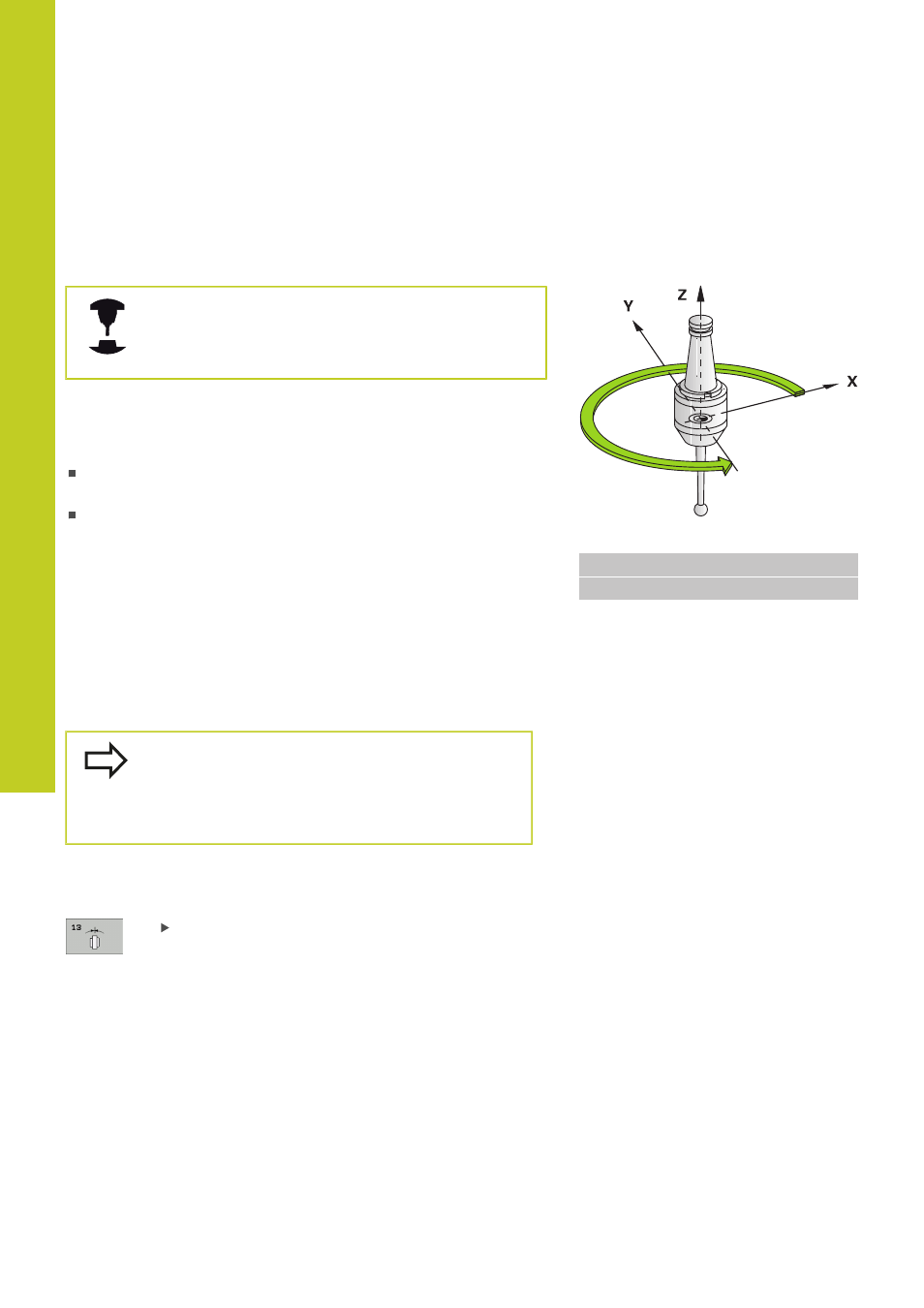

Zyklusfunktion
Maschine und TNC müssen vom Maschinenhersteller
vorbereitet sein.
Die TNC kann die Hauptspindel einer Werkzeugmaschine ansteuern
und in eine durch einen Winkel bestimmte Position drehen.
Die Spindel-Orientierung wird z.B. benötigt
bei Werkzeugwechsel-Systemen mit bestimmter Wechsel-Position
für das Werkzeug
zum Ausrichten des Sende- und Empfangsfensters von 3D-
Tastsystemen mit Infrarot-Übertragung
Die im Zyklus definierte Winkelstellung positioniert die TNC durch
Programmieren von M19 oder M20 (maschinenabhängig).
Wenn Sie M19, bzw. M20 programmieren, ohne zuvor den Zyklus 13
definiert zu haben, dann positioniert die TNC die Hauptspindel auf
einen Winkelwert, der vom Maschinenhersteller festgelegt ist (siehe
Maschinenhandbuch).
NC-Sätze
93 CYCL DEF 13.0 ORIENTIERUNG
94 CYCL DEF 13.1 WINKEL 180
Beim Programmieren beachten!
In den Bearbeitungszyklen 202, 204 und 209 wird
intern Zyklus 13 verwendet. Beachten Sie in Ihrem
NC-Programm, dass Sie ggf. Zyklus 13 nach einem
der oben genannten Bearbeitungszyklen erneut
programmieren müssen.
Zyklusparameter
Orientierungswinkel: Winkel bezogen auf die
Winkel-Bezugsachse der Arbeitsebene eingeben.
Eingabe-Bereich: 0,0000° bis 360,0000°
