SENKGEWINDEFRAESEN (Zyklus 263, DIN/ISO:G263) 4.7
4
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
105
Beim Programmieren beachten!
Positionier-Satz auf den Startpunkt (Bohrungsmitte)
der Bearbeitungsebene mit Radiuskorrektur
R0
programmieren.
Die Vorzeichen der Zyklenparameter Gewindetiefe,
Senktiefe bzw. Tiefe Stirnseitig legen die
Arbeitsrichtung fest. Die Arbeitsrichtung wird nach
folgender Reihenfolge entschieden:
1. Gewindetiefe
2. Senktiefe
3. Tiefe Stirnseitig
Falls Sie einen der Tiefenparameter mit 0 belegen,
führt die TNC diesen Arbeitsschritt nicht aus.
Wenn Sie Stirnseitig senken wollen, dann den
Parameter Senktiefe mit 0 definieren.
Programmieren Sie die Gewindetiefe mindestens um
ein Drittel mal der Gewindesteigung kleiner als die
Senktiefe.
Achtung Kollisionsgefahr!
Mit Maschinen-Parameter displayDepthErr stellen Sie
ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht
(off).
Beachten Sie, dass die TNC bei positiv
eingegebener Tiefe die Berechnung der Vorposition
umkehrt. Das Werkzeug fährt also in der Werkzeug-
Achse mit Eilgang auf Sicherheits-Abstand unter die
Werkstück-Oberfläche!

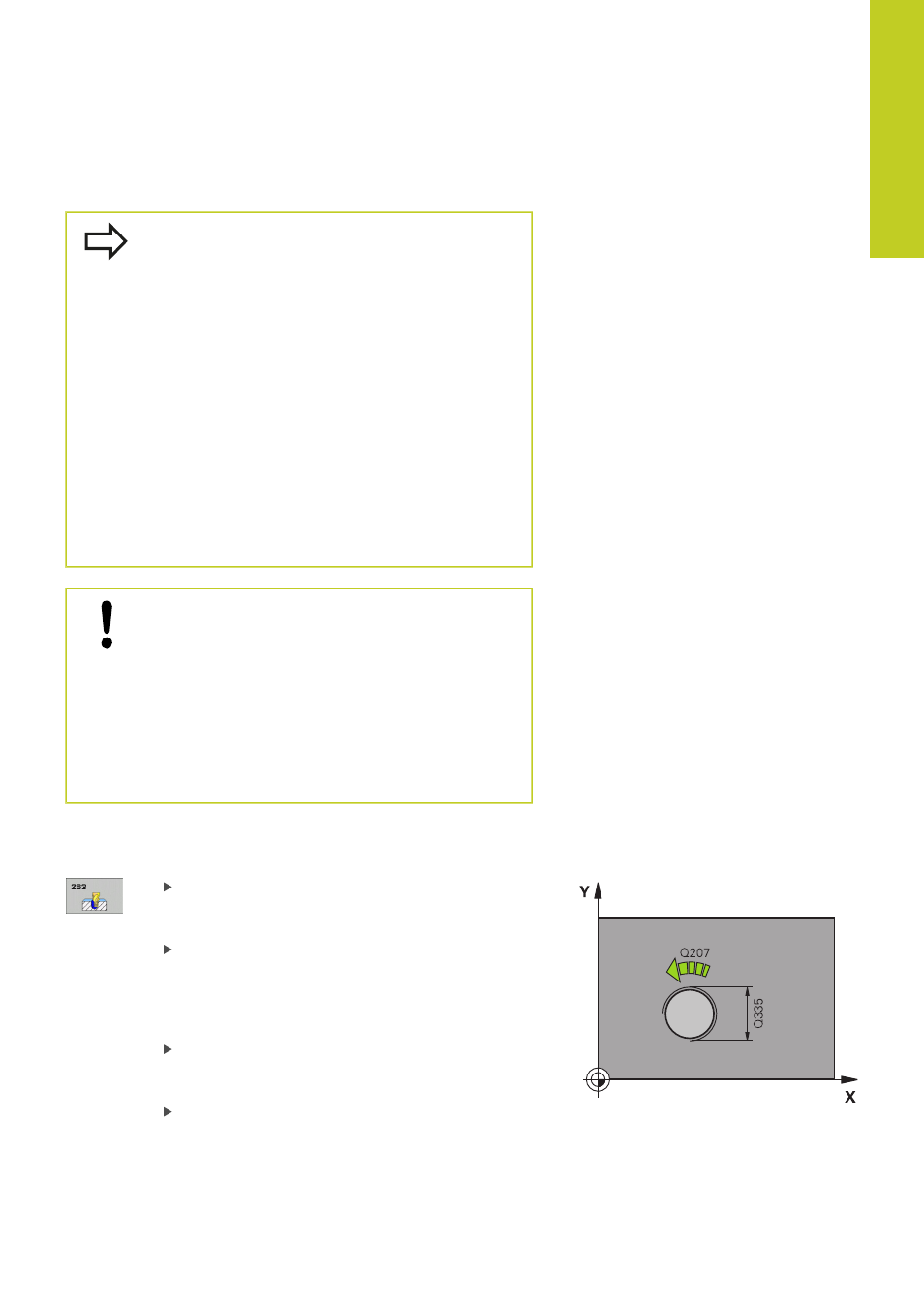

Zyklusparameter
Soll-Durchmesser Q335:
Gewindenenndurchmesser. Eingabebereich 0 bis
99999,9999
Gewindesteigung Q239: Steigung des Gewindes.
Das Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde Eingabebereich -99,9999 bis
99,9999
Gewindetiefe Q201 (inkremental): Abstand
zwischen Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Senktiefe Q356: (inkremental): Abstand zwischen
Werkstück-Oberfläche und Werkzeugspitze.
Eingabebereich -99999,9999 bis 99999,9999
