HEIDENHAIN TNC 320 (34055x-06) Cycle programming - Handbuch (Seite 112)

Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.9 HELIX- BOHRGEWINDEFRAESEN (Zyklus 265, DIN/ISO: G265)
4
112
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

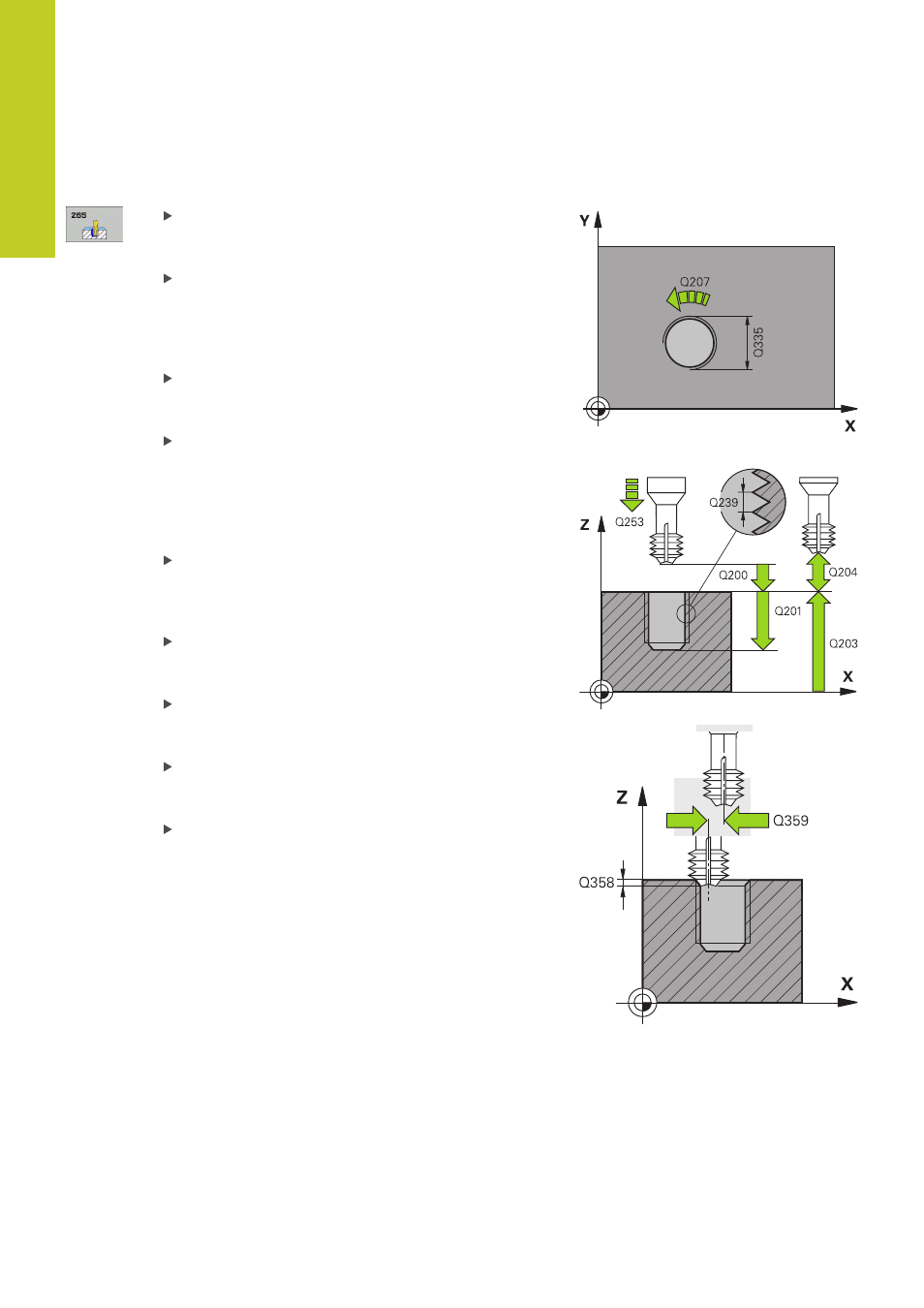

Zyklusparameter
Soll-Durchmesser Q335:
Gewindenenndurchmesser. Eingabebereich 0 bis
99999,9999
Gewindesteigung Q239: Steigung des Gewindes.
Das Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde Eingabebereich -99,9999 bis
99,9999
Gewindetiefe Q201 (inkremental): Abstand
zwischen Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,9999 alternativ
FMAX,
FAUTO
Tiefe Stirnseitig Q358 (inkremental):
Abstand zwischen Werkstück-Oberfläche und
Werkzeugspitze beim stirnseitigen Senkvorgang.
Eingabebereich -99999,9999 bis 99999,9999
Versatz Senken Stirnseite Q359 (inkremental):
Abstand um den die TNC die Werkzeugmitte aus
der Mitte versetzt. Eingabebereich 0 bis 99999,9999
Senkvorgang Q360: Ausführung der Fase
0 = vor der Gewindebearbeitung
1 = nach der Gewindebearbeitung
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
