Zyklen: Koordinaten-Umrechnungen
11.10 Programmierbeispiele
11
244
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
11.10 Programmierbeispiele

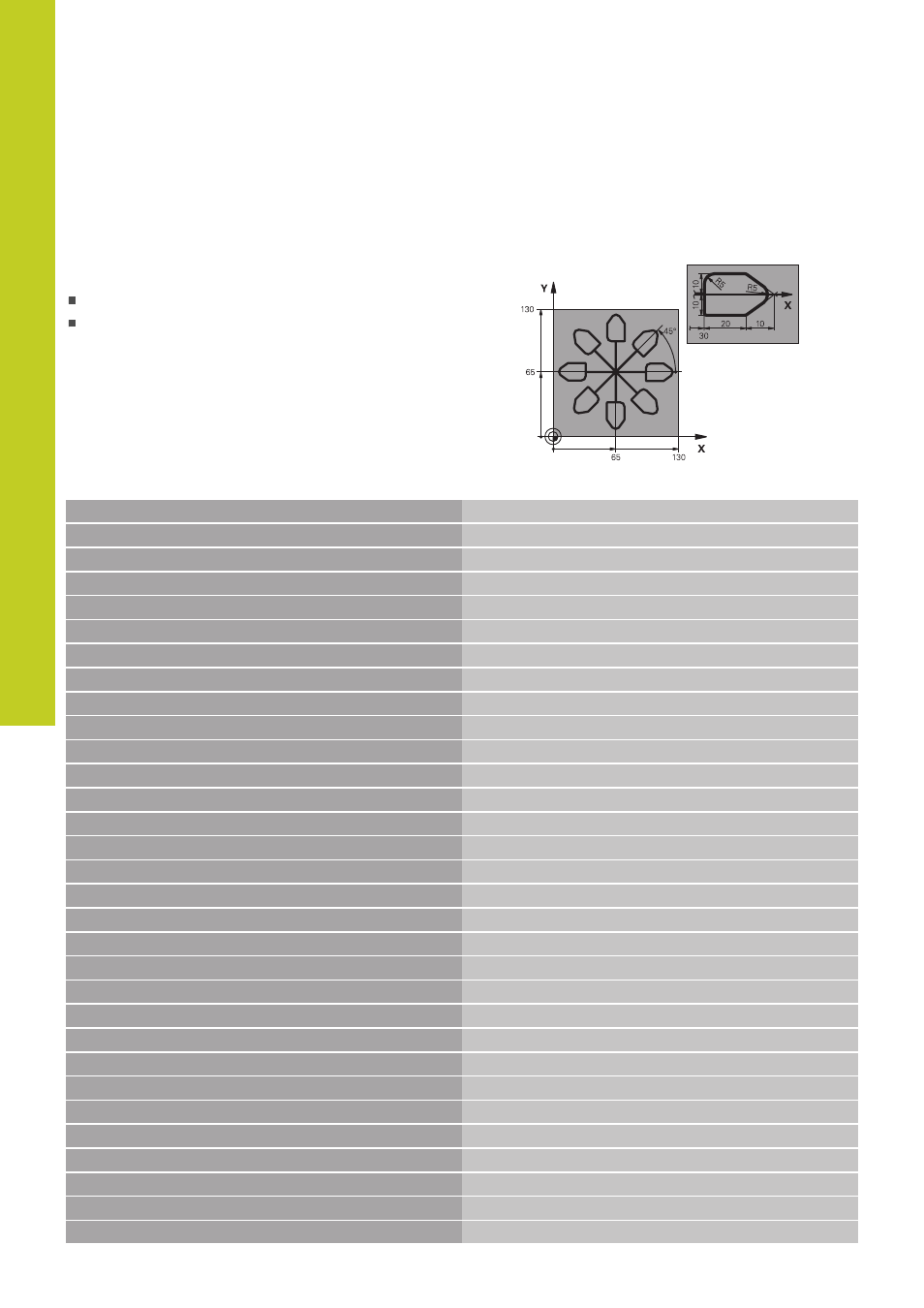

Beispiel: Koordinaten-Umrechnungszyklen
Programm-Ablauf
Koordinaten-Umrechnungen im Hauptprogramm
Bearbeitung im Unterprogramm
0 BEGIN PGM KOUMR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL CALL 1 Z S4500
Werkzeug-Aufruf
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 CYCL DEF 7.0 NULLPUNKT
Nullpunkt-Verschiebung ins Zentrum
6 CYCL DEF 7.1 X+65
7 CYCL DEF 7.2 Y+65
8 CALL LBL 1
Fräsbearbeitung aufrufen
9 LBL 10
Marke für Programmteil-Wiederholung setzen
10 CYCL DEF 10.0 DREHUNG
Drehung um 45° inkremental
11 CYCL DEF 10.1 IROT+45
12 CALL LBL 1
Fräsbearbeitung aufrufen
13 CALL LBL 10 REP 6/6
Rücksprung zu LBL 10; insgesamt sechsmal
14 CYCL DEF 10.0 DREHUNG
Drehung rücksetzen
15 CYCL DEF 10.1 ROT+0
16 CYCL DEF 7.0 NULLPUNKT
Nullpunkt-Verschiebung rücksetzen
17 CYCL DEF 7.1 X+0
18 CYCL DEF 7.2 Y+0
19 L Z+250 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
20 LBL 1
Unterprogramm 1
21 L X+0 Y+0 R0 FMAX
Festlegung der Fräsbearbeitung
22 L Z+2 R0 FMAX M3
23 L Z-5 R0 F200
24 L X+30 RL
25 L IY+10
26 RND R5
27 L IX+20
28 L IX+10 IY-10
29 RND R5
30 L IX-10 IY-10
