HEIDENHAIN iTNC 530 121
4.6 Pr
ogr
ammier
-Gr
a
fik

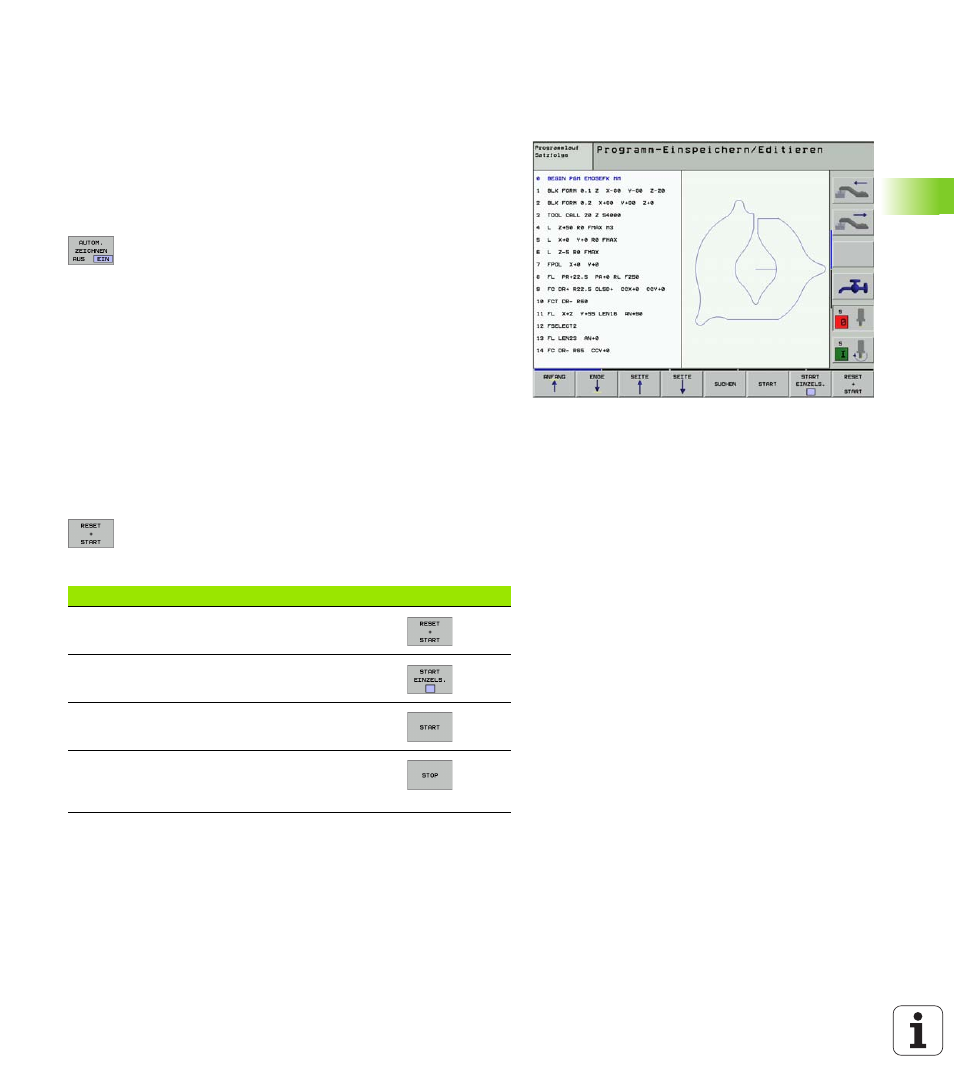

4.6 Programmier-Grafik
Programmier-Grafik mitführen/nicht mitführen
Während Sie ein Programm erstellen, kann die TNC die program-
mierte Kontur mit einer 2D-Strichgrafik anzeigen.
8 Zur Bildschirm-Aufteilung Programm links und Grafik rechts wech-
seln: Taste SPLIT SCREEN und Softkey PROGRAMM + GRAFIK
drücken
8 Softkey AUTOM. ZEICHNEN auf EIN setzen. Wäh-
rend Sie die Programmzeilen eingeben, zeigt die TNC
jede programmierte Bahnbewegung im Grafik-Fen-
ster rechts an
Wenn die TNC die Grafik nicht mitführen soll, setzen Sie den Softkey
AUTOM. ZEICHNEN auf AUS.
AUTOM. ZEICHNEN EIN zeichnet keine Programmteil-Wiederholun-
gen mit.
Programmier-Grafik für bestehendes Programm
erstellen
8 Wählen Sie mit den Pfeil-Tasten den Satz, bis zu dem die Grafik
erstellt werden soll oder drücken Sie GOTO und geben die
gewünschte Satz-Nummer direkt ein
8 Grafik erstellen: Softkey RESET + START drücken
Weitere Funktionen:
Funktion Softkey
Programmier-Grafik vollständig erstellen
Programmier-Grafik satzweise erstellen
Programmier-Grafik komplett erstellen oder nach
RESET + START vervollständigen
Programmier-Grafik anhalten. Dieser Softkey
erscheint nur, während die TNC eine Program-
mier-Grafik erstellt
