548 11 Programmieren: Q-Parameter
1
1
.1
1 Pr
ogr
a
mmier
-Beispiele

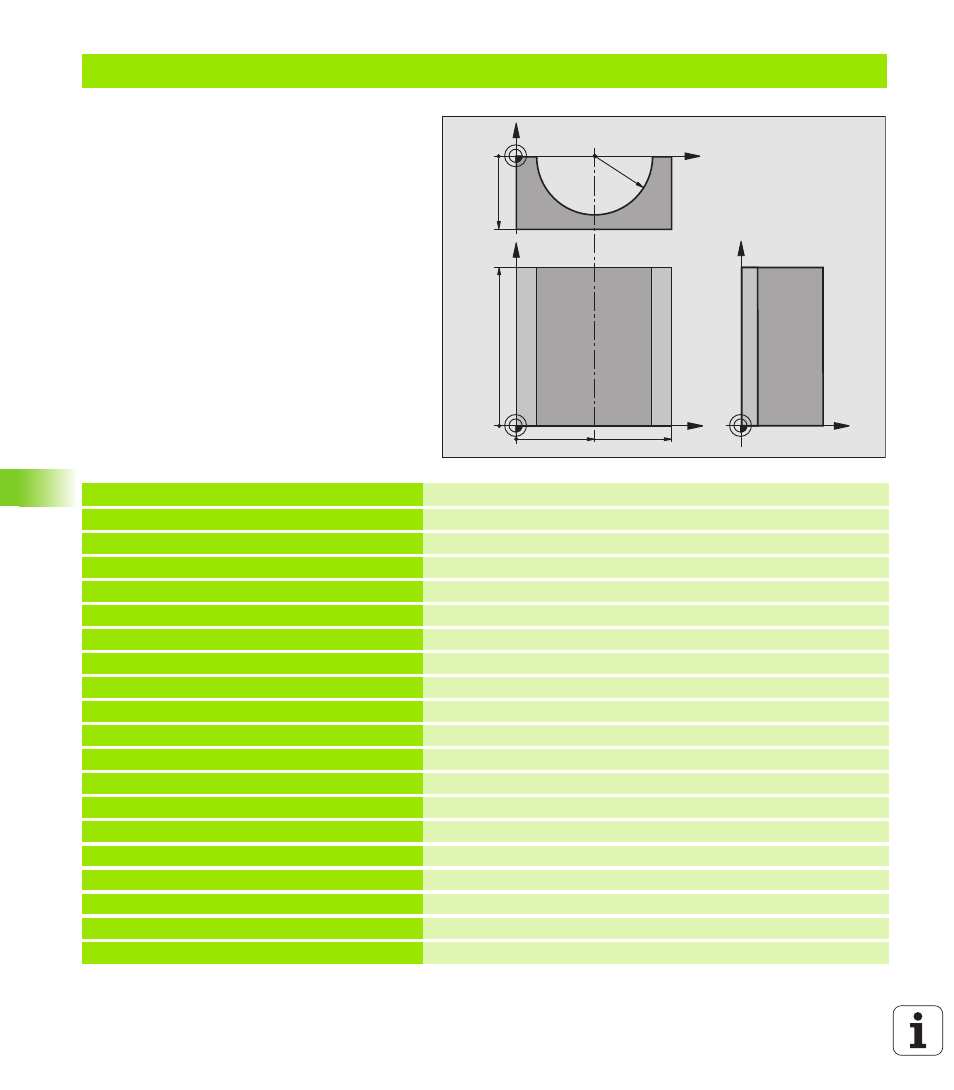

Beispiel: Zylinder konkav mit Radiusfräser
Programm-Ablauf
„ Programm funktioniert nur mit Radiusfräser, die
Werkzeuglänge bezieht sich auf das Kugelzen-
trum
„ Die Zylinder-Kontur wird durch viele kleineGera-
denstücke angenähert (über Q13 definierbar). Je
mehr Schnitte definiert sind, desto glatter wird
die Kontur
„ Der Zylinder wird in Längsschnitten (hier: Parallel
zur Y-Achse) gefräst
„ Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel im Raum:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
„ Werkzeug-Radius wird automatisch korrigiert
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50 Mitte X-Achse
2 FN 0: Q2 = +0 Mitte Y-Achse
3 FN 0: Q3 = +0 Mitte Z-Achse
4 FN 0: Q4 = +90 Startwinkel Raum (Ebene Z/X)
5 FN 0: Q5 = +270 Endwinkel Raum (Ebene Z/X)
6 FN 0: Q6 = +40 Zylinderradius
7 FN 0: Q7 = +100 Länge des Zylinders
8 FN 0: Q8 = +0 Drehlage in der Ebene X/Y
9 FN 0: Q10 = +5 Aufmaß Zylinderradius
10 FN 0: Q11 = +250 Vorschub Tiefenzustellung
11 FN 0: Q12 = +400 Vorschub Fräsen
12 FN 0: Q13 = +90 Anzahl Schnitte
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Rohteil-Definition
15 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3 Werkzeug-Definition
16 TOOL CALL 1 Z S4000 Werkzeug-Aufruf
17 L Z+250 R0 FMAX Werkzeug freifahren
18 CALL LBL 10 Bearbeitung aufrufen
19 FN 0: Q10 = +0 Aufmaß rücksetzen
X
Y
50 100
100
Z
Y
X
Z
-50
R40
