Relativ-bezüge – HEIDENHAIN iTNC 530 (340 422) Benutzerhandbuch
Seite 229
HEIDENHAIN iTNC 530
229
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
ogr
ammier
ung FK
Relativ-Bezüge
Relativ-Bezüge sind Angaben, die sich auf ein anderes Konturelement
beziehen. Softkeys und Programm-Wörter für Relativ-Bezüge begin-

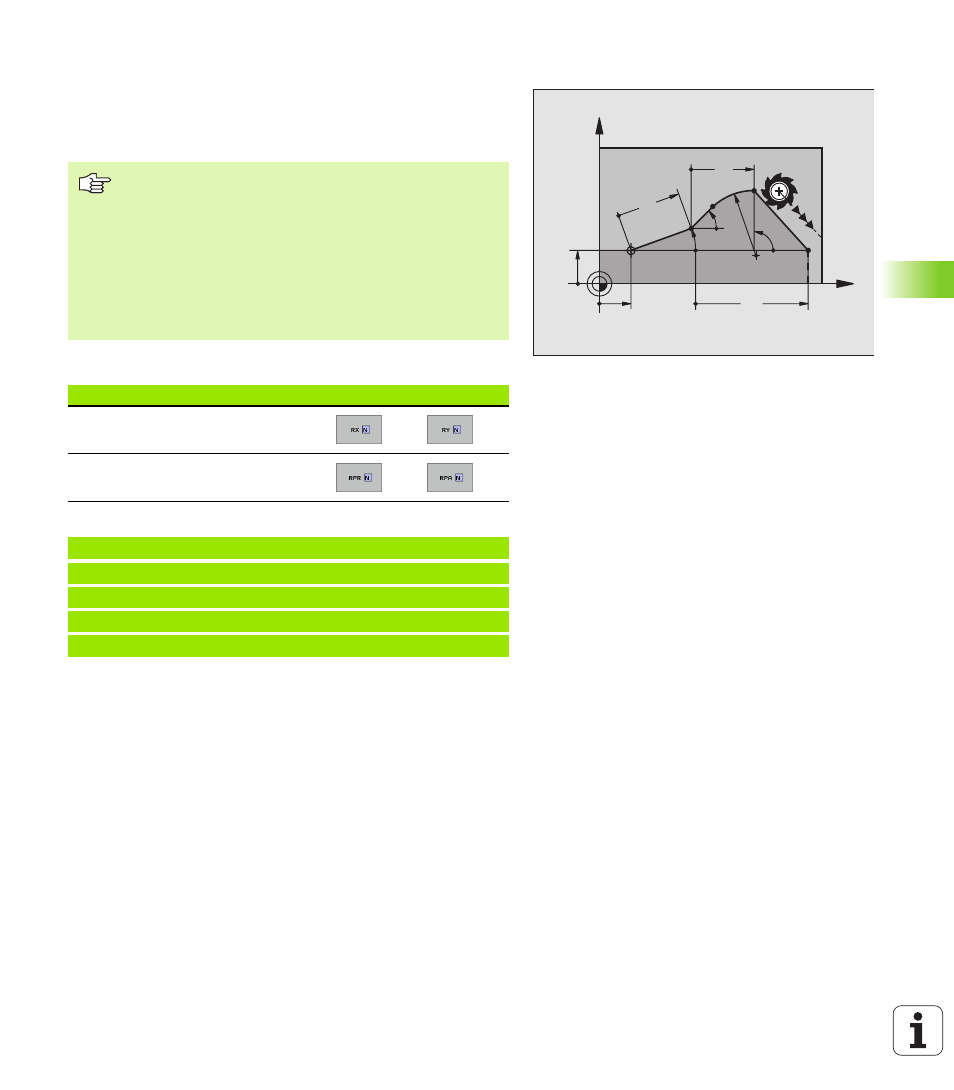

nen mit einem „R“. Das Bild rechts zeigt Maßangaben, die Sie als
Relativ-Bezüge programmieren sollten.
Relativbezug auf Satz N: Endpunkt-Koordinaten
NC-Beispielsätze
Koordinaten mit Relativbezug immer inkremental einge-
ben. Zusätzlich Satz-Nummer des Konturelements einge-
ben, auf das Sie sich beziehen.
Das Konturelement, dessen Satz-Nummer Sie angeben,
darf nicht mehr als 64 Positionier-Sätze vor dem Satz ste-
hen, in dem Sie den Bezug programmieren.
Wenn Sie einen Satz löschen, auf den Sie sich bezogen
haben, dann gibt die TNC eine Fehlermeldung aus.
Ändern Sie das Programm, bevor Sie diesen Satz löschen.
Bekannte Angaben
Softkeys
Rechtwinklige Koordinaten
bezogen auf Satz N
Polarkoordinaten bezogen auf Satz N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AH+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 FA+0 RPR 13
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
