HEIDENHAIN iTNC 530
409
8.7 SL
-Zyklen mit K
o
nt
urf
o
rm
el
Konturformel eingeben
Über Softkeys können Sie verschiedene Konturen in einer mathemati-
schen Formel miteinander verknüpfen:
8
Q-Parameter-Funktion wählen: Taste Q drücken (im Feld für Zahlen-
Eingabe, rechts). Die Softkey-Leiste zeigt die Q-Parameter-Funktio-
nen
8
Funktion zur Eingabe der Konturformel wählen: Softkey KONTUR
FORMEL drücken. Die TNC zeigt folgende Softkeys an:

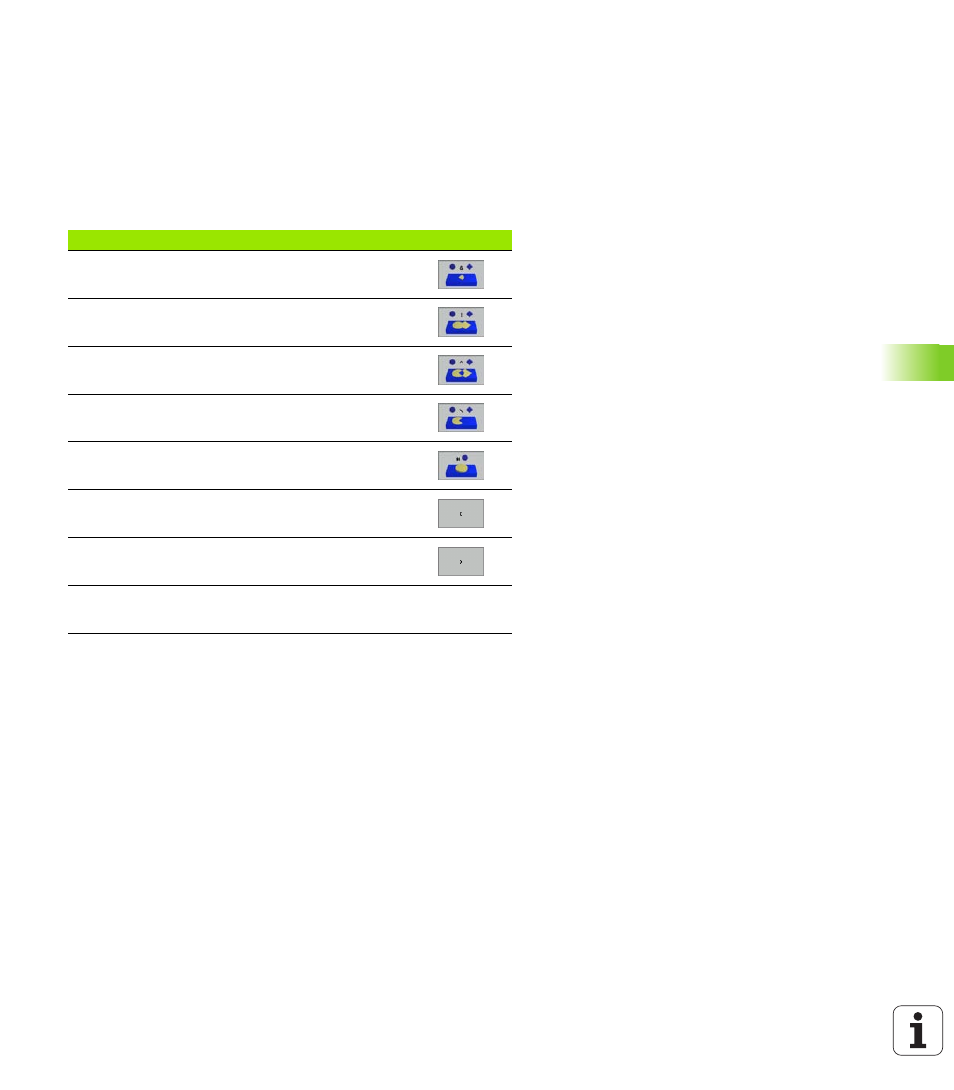

Verknüpfungs-Funktion
Softkey
geschnitten mit
z.B. QC10 = QC1 & QC5
vereinigt mit
z.B. QC25 = QC7 | QC18
vereinigt mit, aber ohne Schnitt
z.B. QC12 = QC5 ^ QC25
geschnitten mit Komplement von
z.B. QC25 = QC1 \ QC2
Komplement des Konturgebietes
z.B. Q12 = #Q11
Klammer auf
z.B. QC12 = QC1 * (QC2 + QC3)
Klammer zu
z.B. QC12 = QC1 * (QC2 + QC3)
Einzelne Kontur definieren
z.B. QC12 = QC1
