602 13 MOD-Funktionen
13.14 V
e
rf
ahrber
eic
h
s-Begr
enzung
en eing
eben, Nullpunkt-Anz
e
ig
e

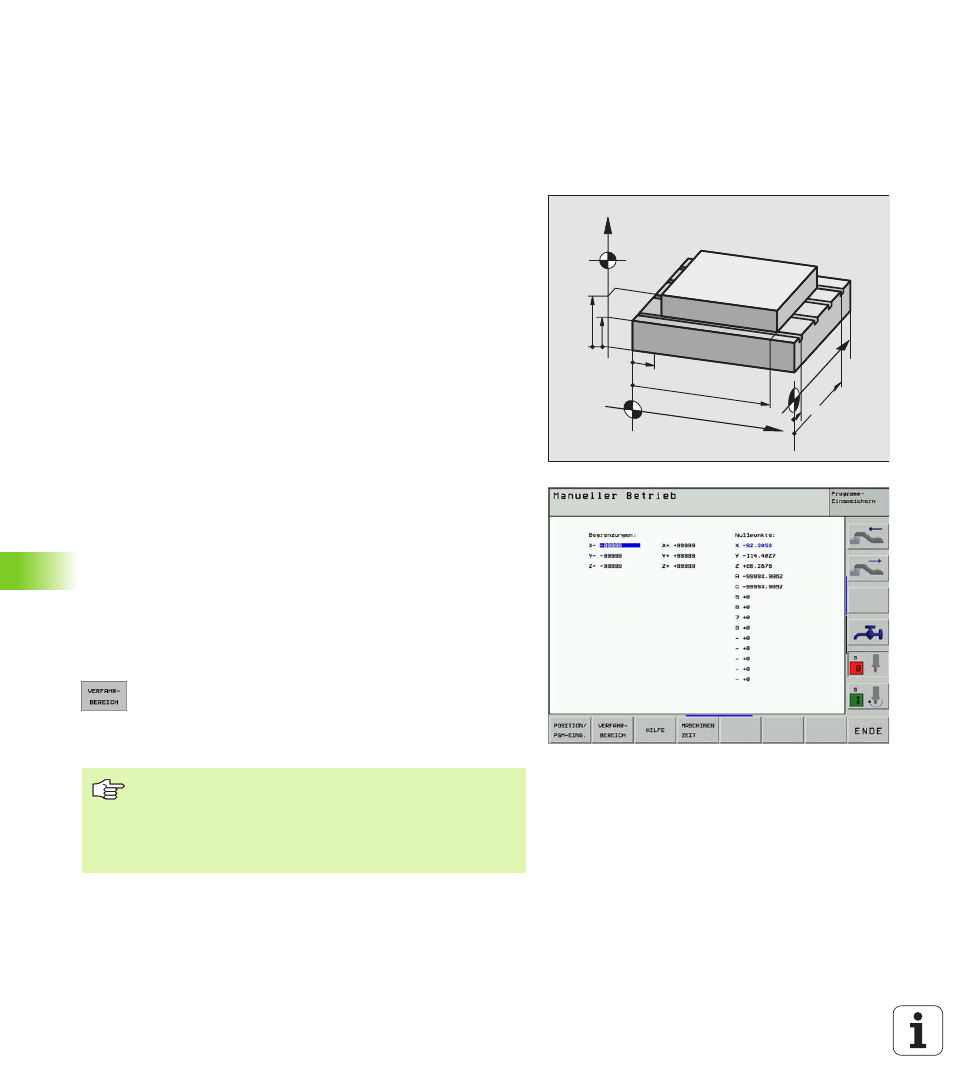

13.14 Verfahrbereichs-
Begrenzungen eingeben,
Nullpunkt-Anzeige
Anwendung
Innerhalb des maximalen Verfahrbereichs können Sie den tatsächlich
nutzbaren Verfahrweg für die Koordinatenachsen einschränken.
Anwendungsbeispiel: Teilapparat gegen Kollisionen sichern.
Der maximale Verfahrbereich ist durch Software-Endschalter
begrenzt. Der tatsächlich nutzbare Verfahrweg wird mit der MOD-
Funktion VERFAHRBEREICH eingeschränkt: Dazu geben Sie die Maxi-
malwerte in positiver und negativer Richtung der Achsen bezogen auf
den Maschinen-Nullpunkt ein. Wenn Ihre Maschine über mehrere Ver-
fahrbereiche verfügt, können Sie die Begrenzung für jeden Verfahrbe-
reich separat einstellen (Softkey VERFAHRBEREICH (1) bis
VERFAHRBEREICH (3)).
Arbeiten ohne Verfahrbereichs-Begrenzung
Für Koordinatenachsen, die ohne Verfahrbereichs-Begrenzungen ver-
fahren werden sollen, geben Sie den maximalen Verfahrweg der TNC
(+/- 99999 mm) als VERFAHRBEREICH ein.
Maximalen Verfahrbereich ermitteln und
eingeben
8 Positions-Anzeige REF anwählen
8 Gewünschte positive und negative End-Positionen der X-, Y- und Z-
Achse anfahren
8 Werte mit Vorzeichen notieren
8 MOD-Funktionen wählen: Taste MOD drücken
8 Verfahrbereichs-Begrenzung eingeben: Softkey VER-
FAHRBEREICH drücken. Notierte Werte für die Ach-
sen als Begrenzungen eingeben
8 MOD-Funktion verlassen: Softkey ENDE drücken
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
Aktive Werkzeug-Radiuskorrekturen werden bei Verfahr-
bereichs-Begrenzungen nicht berücksichtigt.
Verfahrbereichs-Begrenzungen und Software-Endschalter
werden berücksichtigt, nachdem die Referenz-Punkte
überfahren sind.
