424 8 Programmieren: Zyklen
8.8 Zyklen zum Abz
e
ilen

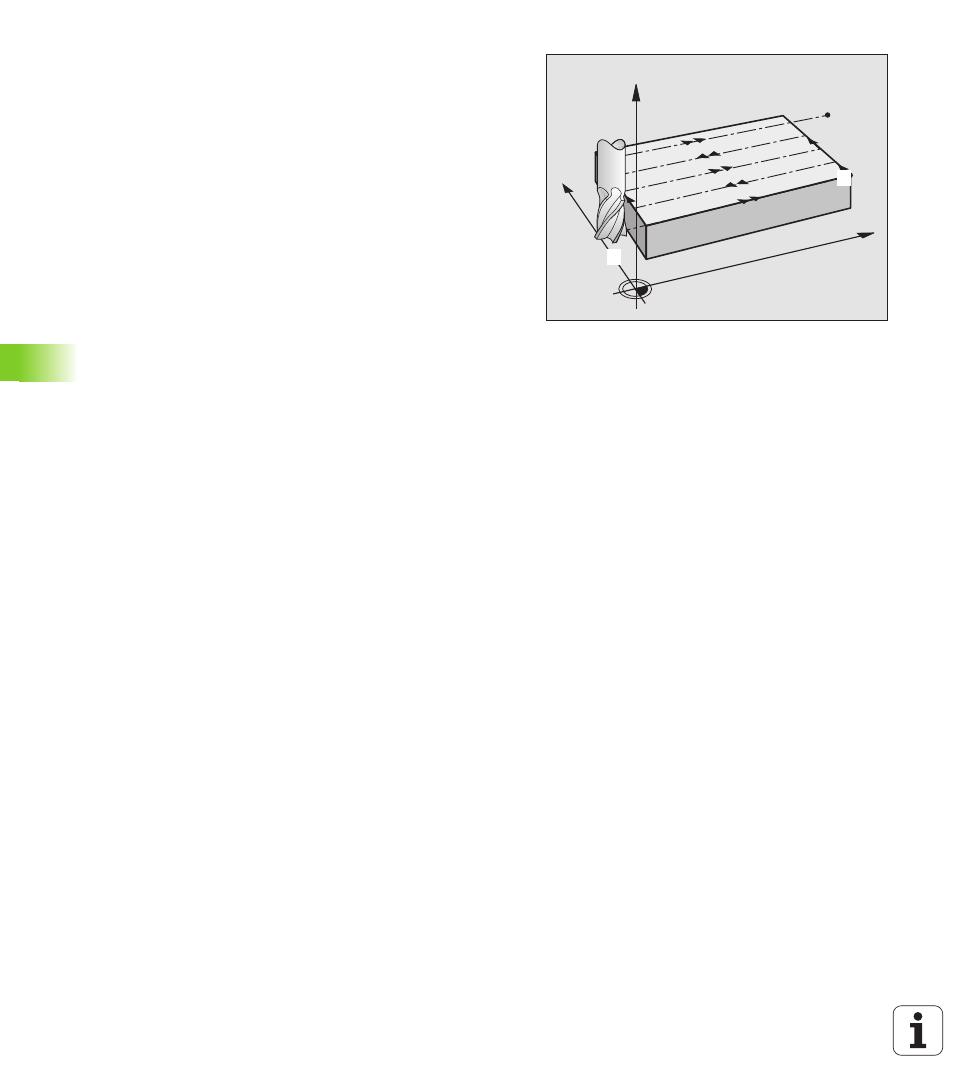

Strategie Q389=1
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt
2 . Der Endpunkt liegt innerhalb der Flä-
che, die TNC berechnet ihn aus dem programmierten Startpunkt,
der programmierten Länge und dem Werkzeug-Radius
4 Die TNC versetzt das Werkzeug mit Vorschub Vorpositionieren
quer auf den Startpunkt der nächsten Zeile; die TNC berechnet den
Versatz aus der programmierten Breite, dem Werkzeug-Radius
und dem maximalen Bahn-Überlappungs-Faktor
5 Danach fährt das Werkzeug wieder zurück in Richtung des Start-
punktes
1 . Der Versatz auf die nächste Zeile erfolgt wieder inner-
halb des Werkstückes
6 Der Vorgang wiederholt sich, bis die eingegebene Fläche vollstän-
dig bearbeitet ist. Am Ende der letzten Bahn erfolgt die Zustellung
auf die nächste Bearbeitungstiefe
7 Um Leerwege zu vermeiden, wird die Fläche anschließend in
umgekehrter Reihenfolge bearbeitet
8 Der Vorgang wiederholt sich, bis alle Zustellungen ausgeführt sind.
Bei der letzten Zustellung wird lediglich das eingegebene Schlicht-
aufmaß im Vorschub Schlichten abgefräst
9 Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
2. Sicherheits-Abstand
X
Y
Z
11
12
