8.1 Mit Zyklen arbeit
en
Zyklus definieren über Softkeys
8
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
8
Zyklus-Gruppe wählen, z.B. Bohrzyklen
8

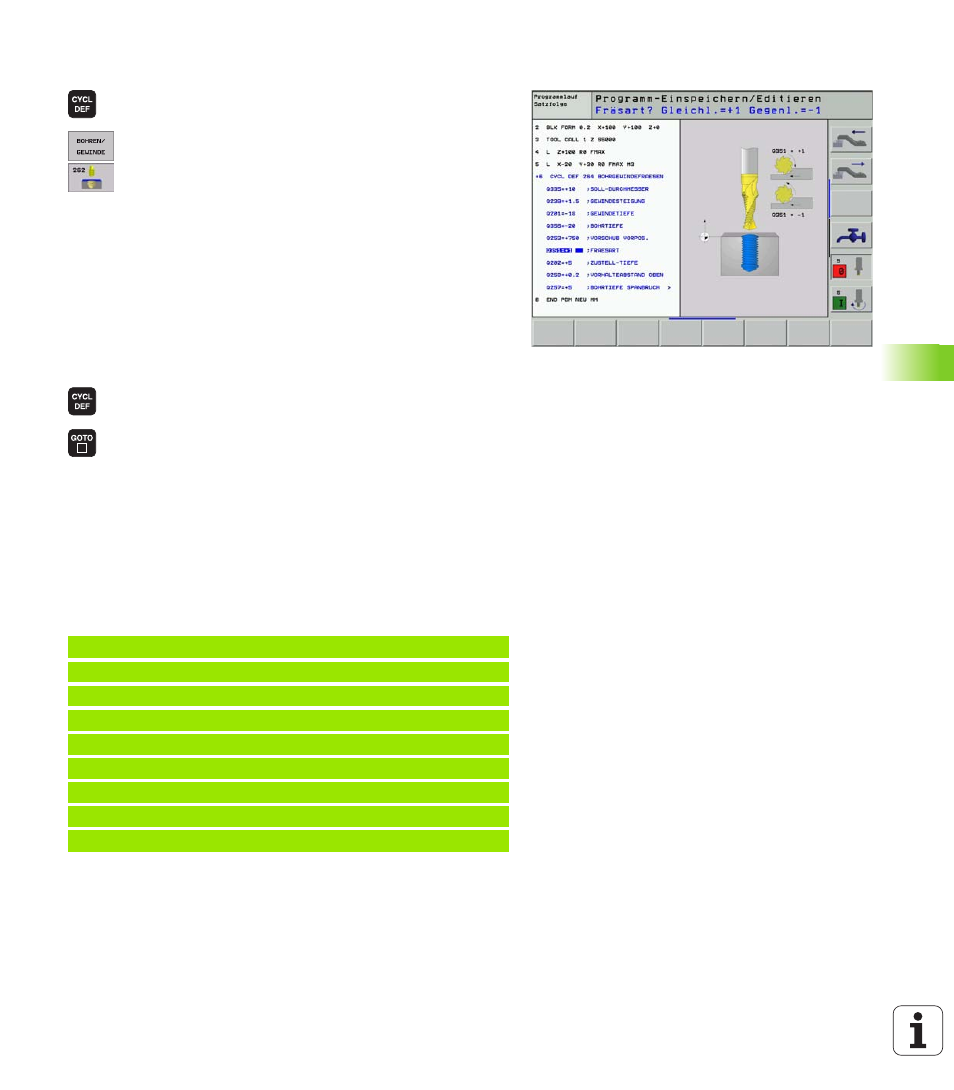

Zyklus wählen, z.B. GEWINDEFRÄSEN. Die TNC
eröffnet einen Dialog und erfragt alle Eingabewerte;
gleichzeitig blendet die TNC in der rechten Bild-
schirmhälfte eine Grafik ein, in der der einzugebende
Parameter hell hinterlegt ist
8
Geben Sie alle von der TNC geforderten Parameter ein
und schließen Sie jede Eingabe mit der Taste ENT ab
8
Die TNC beendet den Dialog, nachdem Sie alle erfor-
derlichen Daten eingegeben haben
Zyklus definieren über GOTO-Funktion
8
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
8
Die TNC zeigt in einem Überblend-Fenster die Zyklen-
Übersicht an
8
Wählen Sie mit den Pfeiltasten den gewünschten
Zyklus oder
8
Wählen Sie mit CTRL + Pfeiltasten (seitenweises Blät-
tern) den gewünschten Zyklus oder
8
Geben Sie die Zyklus-Nummer ein und bestätigen
jeweils mit der Taste ENT. Die TNC eröffnet dann den
Zyklus-Dialog wie zuvor beschrieben
NC-Beispielsätze
7 CYCL DEF 200 BOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=3
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=5
;ZUSTELL-TIEFE
Q210=0
;VERWEILZEIT OBEN
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q211=0.25
;VERWEILZEIT UNTEN
