HEIDENHAIN iTNC 530 441
8.9 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

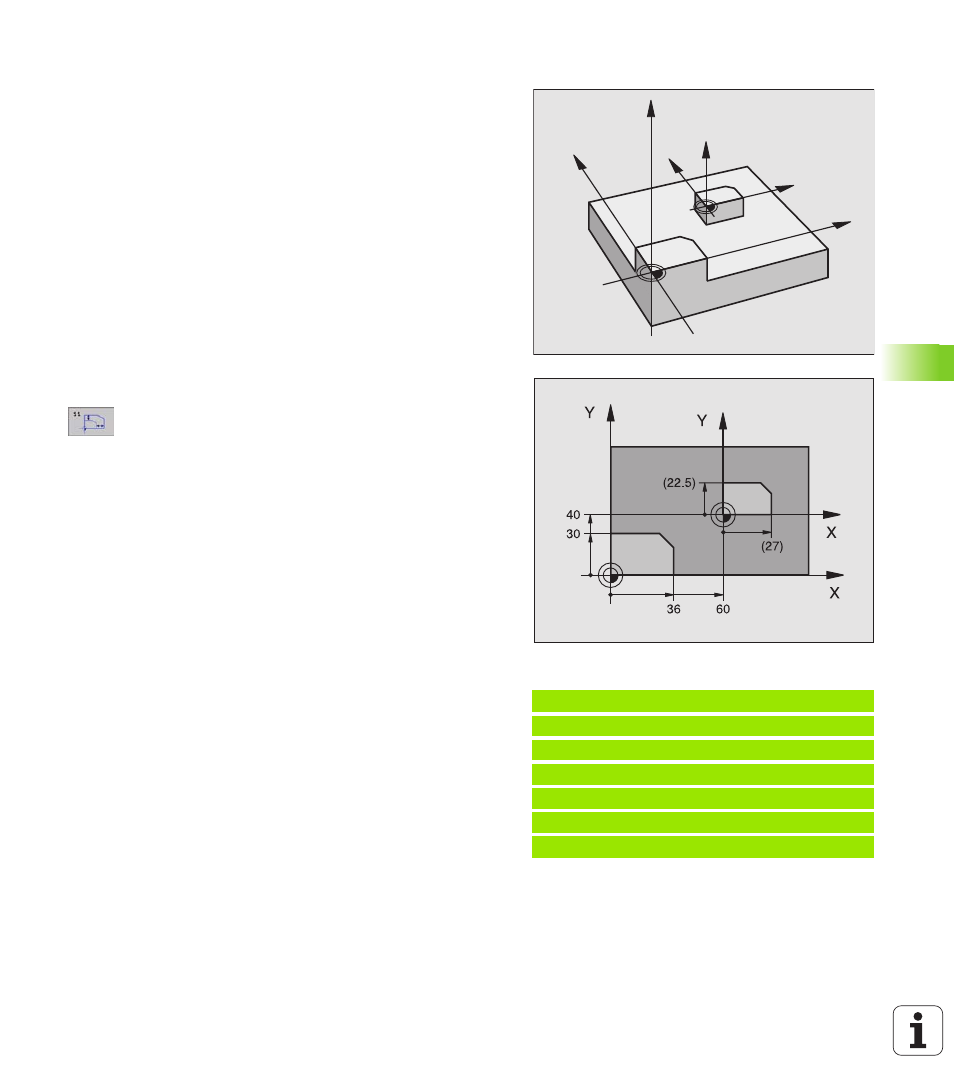

MASSFAKTOR (Zyklus 11)
Die TNC kann innerhalb eines Programms Konturen vergrößern oder
verkleinern. So können Sie beispielsweise Schrumpf- und Aufmaß-
Faktoren berücksichtigen.
Wirkung
Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt
den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
Der Maßfaktor wirkt
„ in der Bearbeitungsebene, oder auf alle drei Koordinatenachsen
gleichzeitig (abhängig von Maschinen-Parameter 7410)
„ auf Maßangaben in Zyklen
„ auch auf Parallelachsen U,V,W
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf eine
Kante oder Ecke der Kontur verschoben werden.
8 Faktor? : Faktor SCL eingeben (engl.: scaling); die TNC
multipliziert Koordinaten und Radien mit SCL (wie in
„Wirkung“ beschrieben)
Vergrößern: SCL größer als 1 bis 99,999 999
Verkleinern: SCL kleiner als 1 bis 0,000 001
Rücksetzen
Zyklus MASSFAKTOR mit Maßfaktor 1 erneut programmieren.
Beispiel: NC-Sätze
11 CALL LBL 1
12 CYCL DEF 7.0 NULLPUNKT
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 MASSFAKTOR
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
Z
Z
X
X
Y
Y
