598 13 MOD-Funktionen
13.1
0
P
o
sitions-Anz
e
ig
e wählen
13.10 Positions-Anzeige wählen
Anwendung
Für den Manuellen Betrieb und die Programmlauf-Betriebsarten kön-
nen Sie die Anzeige der Koordinaten beeinflussen:

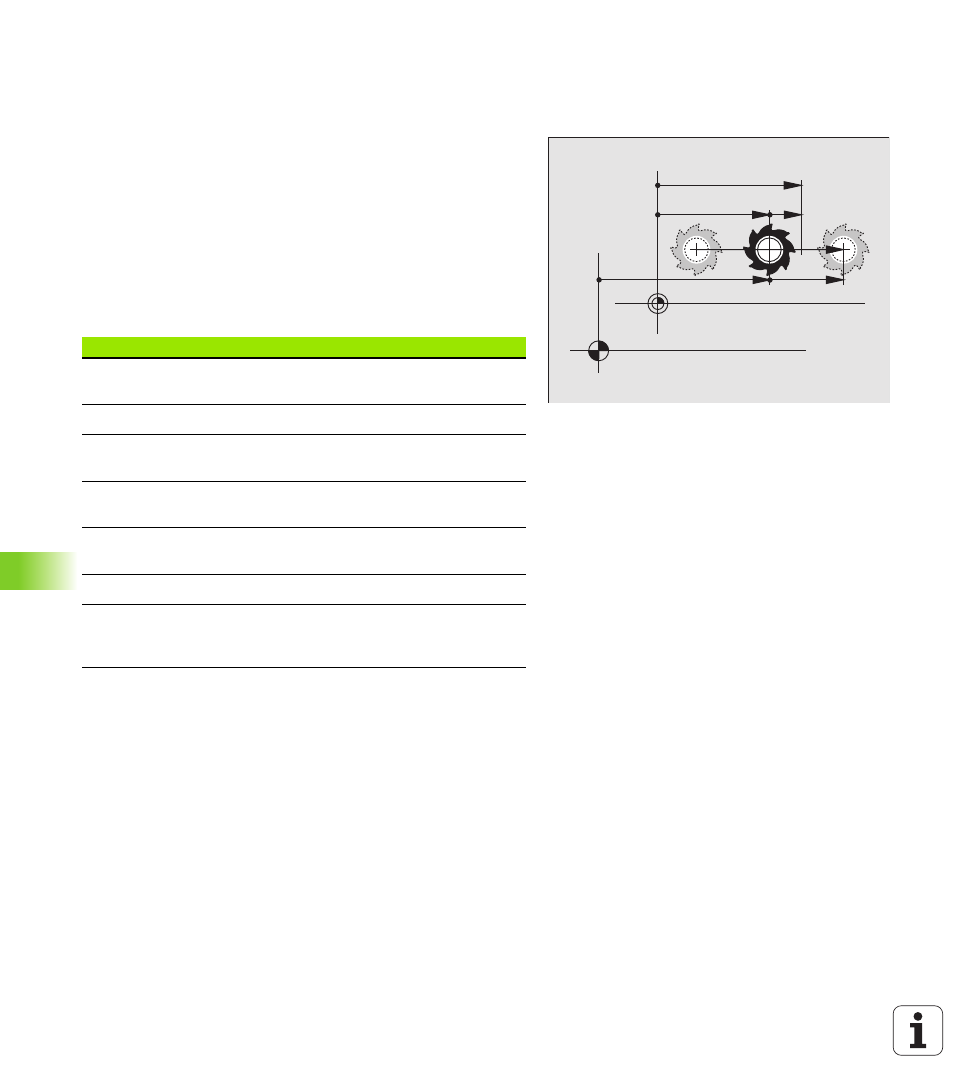

Das Bild rechts zeigt verschiedene Positionen des Werkzeugs
„ Ausgangs-Position
„ Ziel-Position des Werkzeugs
„ Werkstück-Nullpunkt
„ Maschinen-Nullpunkt
Für die Positions-Anzeigen der TNC können Sie folgende Koordinaten
wählen:
Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positions-
Anzeige in der Status-Anzeige.
Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positions-
Anzeige in der zusätzlichen Status-Anzeige.
Funktion Anzeige
Soll-Position; von der TNC aktuell vorgegebener
Wert SOLL
Ist-Position; momentane Werkzeug-Position IST
Referenz-Position; Ist-Position bezogen auf den
Maschinen-Nullpunkt REF
Restweg zur programmierten Position; Differenz
zwischen Ist- und Ziel-Position RESTW
Schleppfehler; Differenz zwischen Soll und Ist-
Position SCHPF
Auslenkung des messenden Tastsystems AUSL.
Verfahrwege, die mit der Funktion Handrad-Über-
lagerung (M118) ausgeführt wurden
(Nur Positions-Anzeige 2) M118
