462 9 Programmieren: Sonderfunktionen
9.2 Bearbeit
ungsebene über Raumwink
el definier
en: PLANE
S
P
A
TIAL
9.2 Bearbeitungsebene über
Raumwinkel definieren:
PLANE SPATIAL
Anwendung

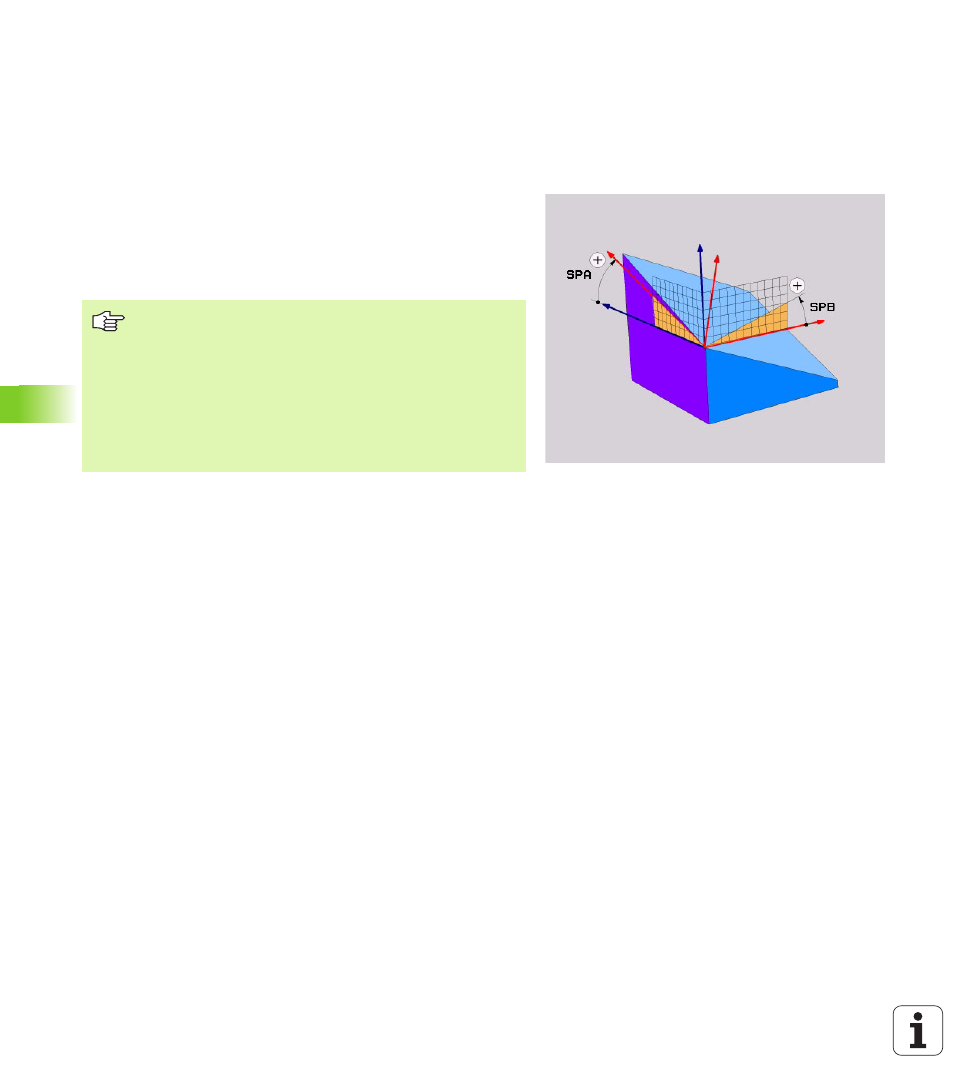

Raumwinkel definieren eine Bearbeitungsebene durch bis zu drei Dre-
hungen um das maschinenfesten Koordinatensystems. Die Rei-
henfolge der Drehungen ist fest eingestellt und erfolgt zunächst um
die Achse A, dann um B, dann um C (die Funktionsweise entspricht
der des Zyklus 19, sofern die Eingaben im Zyklus 19 auf Raumwinkel
gestellt waren).
Beachten Sie vor dem Programmieren
Sie müssen immer alle drei Raumwinkel SPA, SPB und SPC
definieren, auch wenn einer der Winkel 0 ist.
Die zuvor beschriebene Reihenfolge der Drehungen gilt
unabhängig von der aktiven Werkzeug-Achse.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion festle-
gen”, Seite 474.
