HEIDENHAIN iTNC 530 (340 422) Benutzerhandbuch
Seite 322
322
8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
8

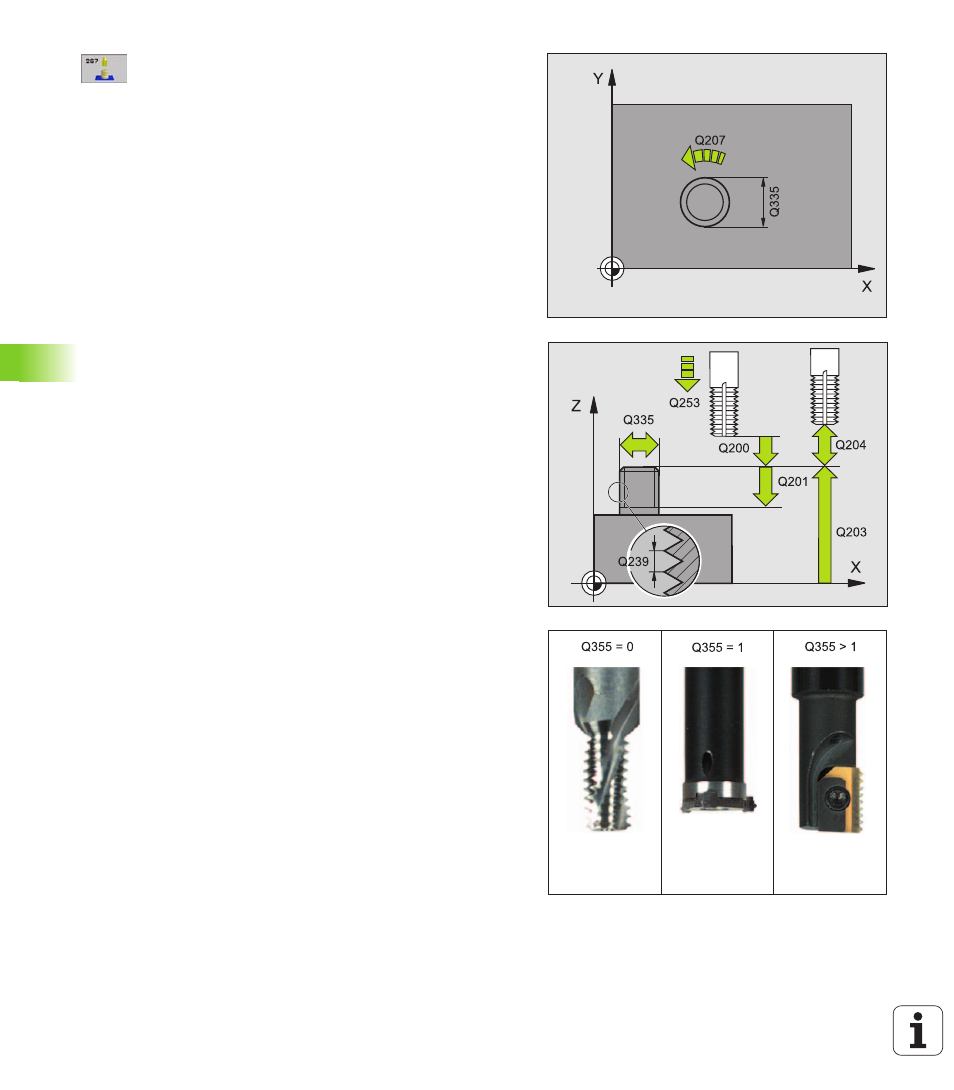

Soll-Durchmesser
Q335: Gewindenenndurchmesser
8
Gewindesteigung
Q239: Steigung des Gewindes. Das
Vorzeichen legt Rechts- oder Linksgewinde fest:
+= Rechtsgewinde
– = Linksgewinde
8
Gewindetiefe
Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Gewindegrund
8
Nachsetzen
Q355: Anzahl der Gewindegänge um die
das Werkzeug versetzt wird (siehe Bild rechts unten):
0 = eine Schraubenlinie auf die Gewindetiefe
1 = kontinuierliche Schraubenlinie auf der gesamten
Gewindelänge
>1 = mehrere Helixbahnen mit An -und Wegfahren,
dazwischen versetzt die TNC das Werkzeug um Q355
mal der Steigung
8
Vorschub Vorpositionieren
Q253: Verfahrgeschwin-
digkeit des Werkzeugs beim Eintauchen in das Werk-
stück bzw. beim Herausfahren aus dem Werkstück in
mm/min
8
Fräsart
Q351: Art der Fräsbearbeitung bei M03
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
