8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
8
Soll-Durchmesser
Q335: Gewindenenndurchmesser
8
Gewindesteigung
Q239: Steigung des Gewindes. Das
Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
8
Gewindetiefe
Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Gewindegrund
8
Nachsetzen
Q355: Anzahl der Gewindegänge um die

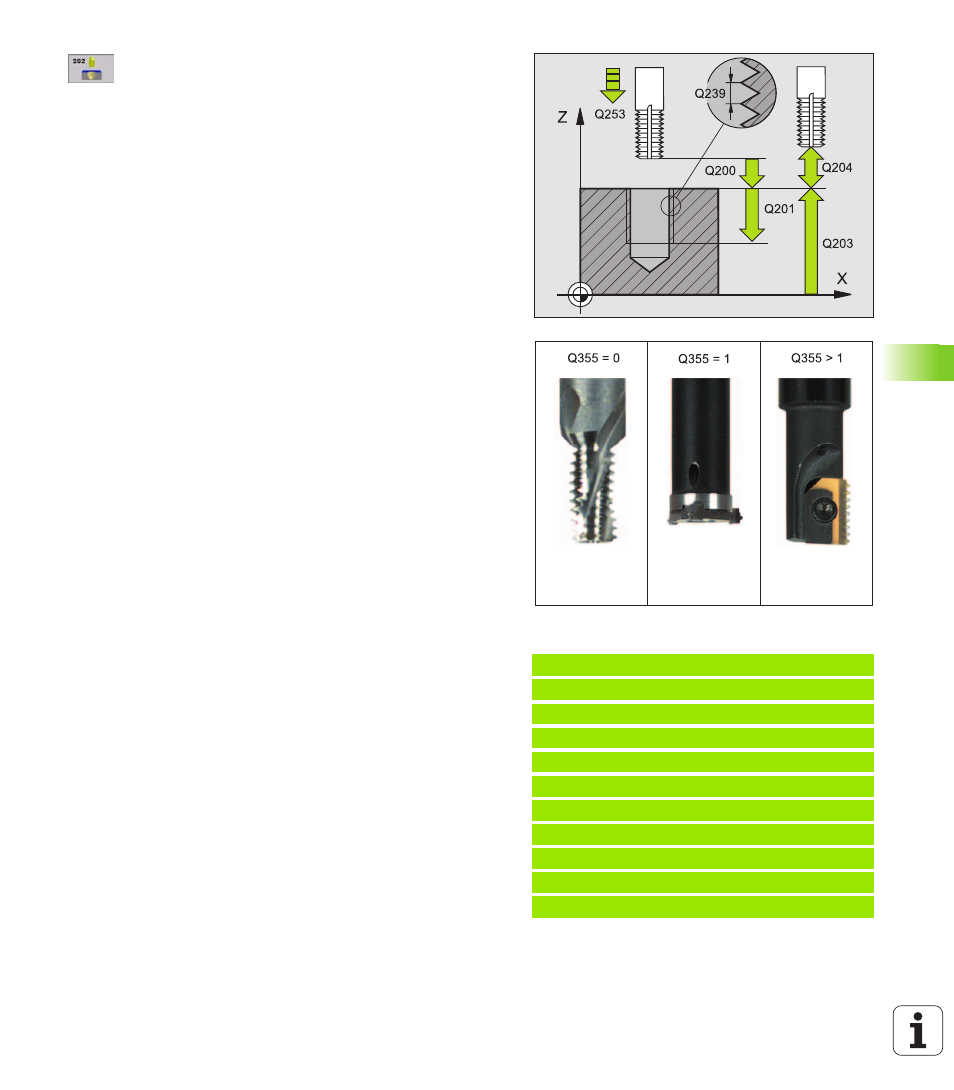

das Werkzeug versetzt wird (siehe Bild rechts unten):
0 = eine 360° Schraubenlinie auf die Gewindetiefe
1 = kontinuierliche Schraubenlinie auf der gesamten
Gewindelänge
>1 = mehrere Helixbahnen mit An -und Wegfahren,
dazwischen versetzt die TNC das Werkzeug um Q355
mal der Steigung
8
Vorschub Vorpositionieren
Q253: Verfahrgeschwin-
digkeit des Werkzeugs beim Eintauchen in das Werk-
stück bzw. beim Herausfahren aus dem Werkstück in
mm/min
8
Fräsart
Q351: Art der Fräsbearbeitung bei M03
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
8
Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberflä-
che
8
Koord. Werkstück-Oberfläche
Q203 (absolut): Koordi-
nate Werkstück-Oberfläche
8
2. Sicherheits-Abstand
Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
8
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
Beispiel: NC-Sätze
25 CYCL DEF 262 GEWINDEFRAESEN
Q335=10
;SOLL-DURCHMESSER
Q239=+1.5
;STEIGUNG
Q201=-20
;GEWINDETIEFE
Q355=0
;NACHSETZEN
Q253=750
;VORSCHUB VORPOS.
Q351=+1
;FRAESART
Q200=2
;SICHERHEITS-ABST.
Q203=+30
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q207=500
;VORSCHUB FRAESEN
