460 9 Programmieren: Sonderfunktionen
9.1 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ung-sebene
(Sof
tw
ar
e-Option 1)
PLANE-Funktion definieren
8 Ggf. Softkey-Leiste umschalten
8 TNC Sonderfunktionen wählen: Softkey
SPEZIELLE TNC FUNKT. drücken
8 PLANE -Funktion wählen: Softkey BEARB.-EBENE

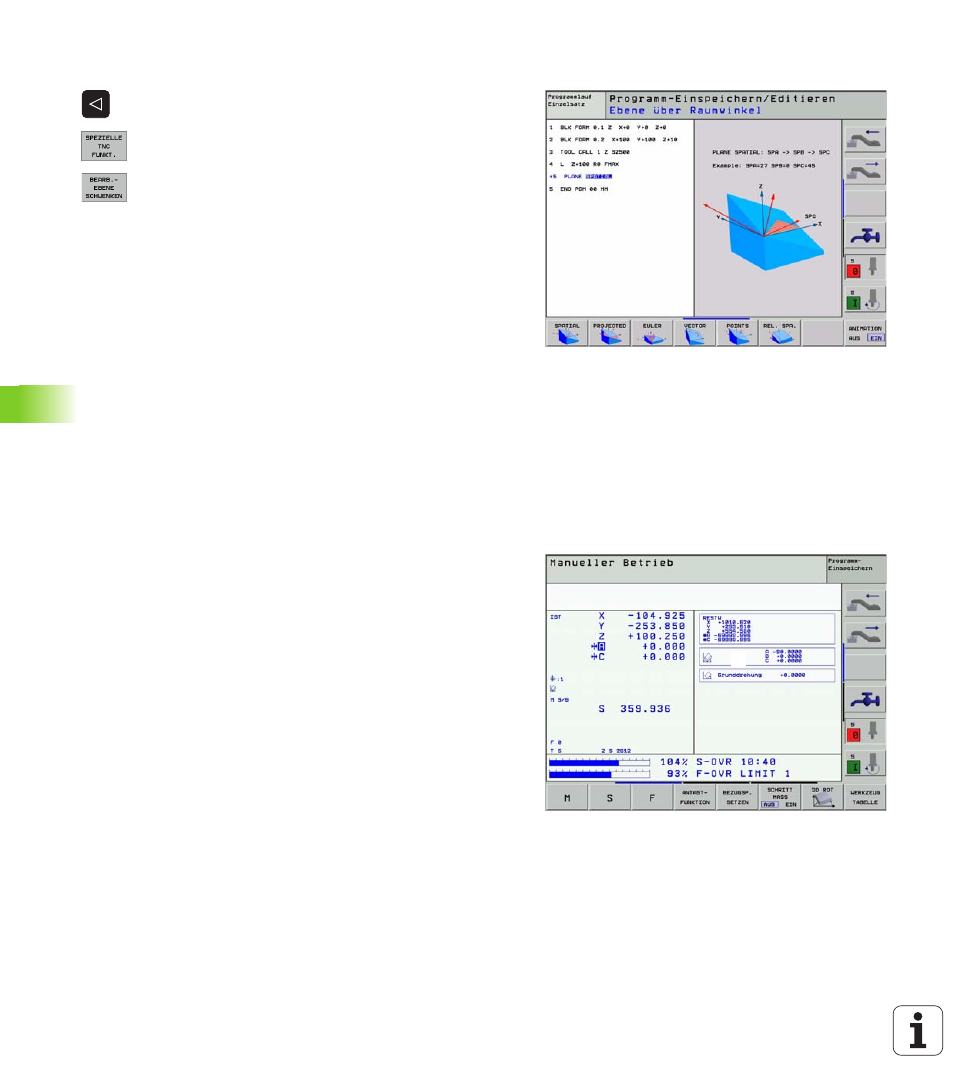

SCHWENKEN drücken: Die TNC zeigt in der Softkey-
Leiste die zur Verfügung stehenden Definitionsmög-
lichkeiten an
Funktion wählen bei aktiver Animation
8 Animation einschalten: Softkey ANIMATION WÄHLEN EIN/AUS auf
EIN stellen
8 Animation für die verschiedenen Definitionsmöglichkeiten starten:
Einen der zur Verfügung stehenden Softkeys drücken, die TNC hin-
terlegt den gedrückten Softkey andersfarbig und startet die zugehö-
rige Animation
8 Um die momentan aktive Funktion zu übernehmen: Taste ENT drük-
ken oder Softkey der aktiven Funktion erneut drücken: Die TNC
führt den Dialog fort und fragt die erforderlichen Parameter ab
Funktion wählen bei inaktiver Animation
8 Gewünschte Funktion per Softkey direkt wählen: Die TNC führt den
Dialog fort und fragt die erforderlichen Parameter ab
Positions-Anzeige
Sobald eine beliebige PLANE-Funktion aktiv ist, zeigt die TNC in der
zusätzlichen Status-Anzeige den berechneten Raumwinkel an (siehe
1
Bild rechts Mitte). Grundsätzlich rechnet die TNC – unabhängig von
der verwendeten PLANE-Funktion – intern immer zurück auf Raumwin-
kel.
