8.5 Zyklen zum Herst
e
llen v
o
n Punkt
e
must
er
n PUNKTEMUSTER AUF KREIS (Zyklus 220)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
„ 2. Sicherheits-Abstand anfahren (Spindelachse)
„ Startpunkt in der Bearbeitungsebene anfahren
„ Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten Bearbei-
tungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug mit einer Gera-
den-Bewegung oder mit einer Kreis-Bewegung auf den Startpunkt
der nächsten Bearbeitung; das Werkzeug steht dabei auf Sicher-
heits-Abstand (oder 2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind

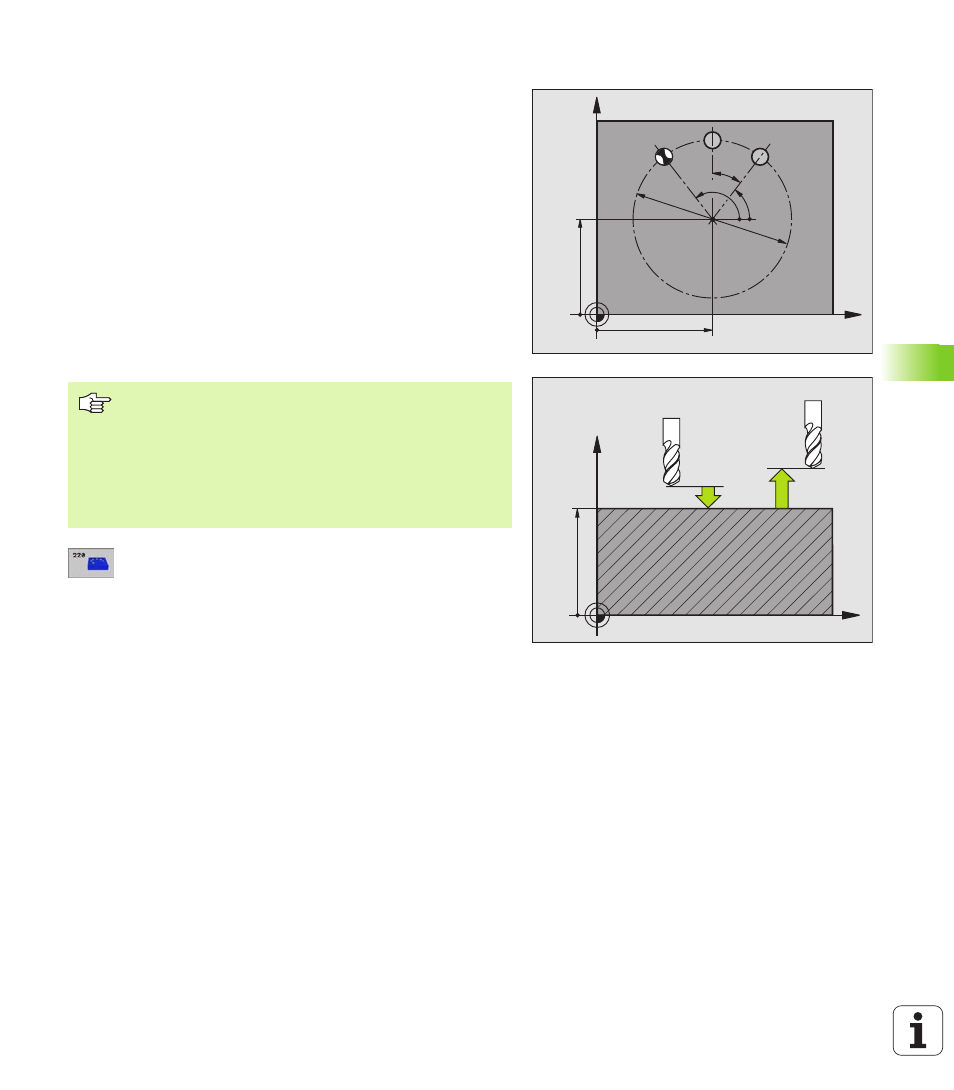

8 Mitte 1. Achse Q216 (absolut): Teilkreis-Mittelpunkt
in der Hauptachse der Bearbeitungsebene
8 Mitte 2. Achse Q217 (absolut): Teilkreis-Mittelpunkt
in der Nebenachse der Bearbeitungsebene
8 Teilkreis-Durchmesser Q244: Durchmesser des Teil-
kreises
8 Startwinkel Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der ersten Bearbeitung auf dem Teilkreis
8 Endwinkel Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der letzten Bearbeitung auf dem Teilkreis (gilt
nicht für Vollkreise); Endwinkel ungleich Startwinkel
eingeben; wenn Endwinkel größer als Startwinkel
eingegeben, dann Bearbeitung im Gegen-Uhrzeiger-
sinn, sonst Bearbeitung im Uhrzeigersinn
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Beachten Sie vor dem Programmieren
Zyklus 220 ist DEF-Aktiv, das heißt, Zyklus 220 ruft auto-
matisch den zuletzt definierten Bearbeitungszyklus auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 209, 212
bis 215, 251 bis 265 und 267 mit Zyklus 220 kombinieren,
wirken der Sicherheits-Abstand, die Werkstück-Oberflä-
che und der 2. Sicherheits-Abstand aus Zyklus 220.
