Paletten-Datei mit Eingabeformular einrichten
Der Palettenbetrieb mit werkzeug- bzw. werkstückorientierter Bear-
beitung gliedert sich in die drei Ebenen:
„ Palettenebene PAL
„ Aufspannungsebene FIX
„ Werkstückebene PGM
Auf jeder Ebene ist ein Wechsel in die Detailansicht möglich. In der
normalen Ansicht können Sie die Bearbeitungsmethode und den Sta-
tus für die Palette, Aufspannung und Werkstück festlegen. Falls Sie
eine vorhandene Paletten-Datei editieren, werden die aktuellen Ein-
träge angezeigt. Verwenden Sie die Detailansicht zum Einrichten der
Paletten-Datei.

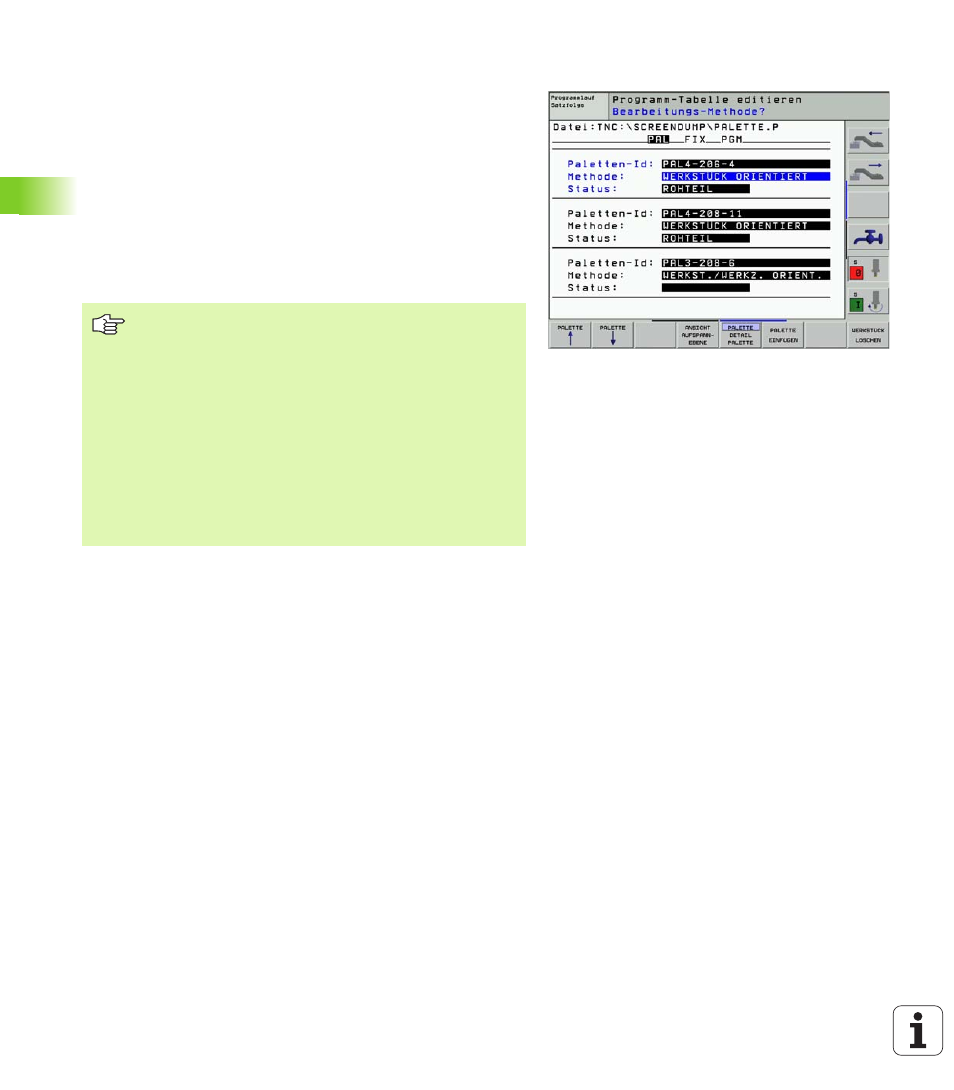

Die verschiedenen Ebenen im Eingabeformular sind mit den jeweili-
gen Softkeys erreichbar. In der Statuszeile wird im Eingabeformular
immer die aktuelle Ebene hell hinterlegt. Wenn Sie mit der Taste für
die Bildschirm-Aufteilung in die Tabellendarstellung wechseln, steht
der Cursor auf der gleichen Ebene wie in der Formulardarstellung.
Richten Sie die Paletten-Datei entsprechend der Maschi-
nenkonfiguration ein. Falls Sie nur eine Aufspannvorrich-
tung mit mehreren Werkstücken haben, ist es ausrei-
chend eine Aufspannung FIX mit Werkstücken PGM zu
definieren. Enthält eine Palette mehrere Aufspannvorrich-
tungen oder wird eine Aufspannung mehrseitig bearbei-
tet, müssen Sie eine Palette PAL mit entsprechenden Auf-
spannungsebenen FIX definieren.
Sie können zwischen der Tabellenansicht und der Formu-
laransicht mit der Taste für die Bildschirm-Aufteilung
wechseln.
Die grafische Unterstützung der Formulareingabe ist noch
nicht verfügbar.
