n Kreisbahn CR mit festgelegtem Radius

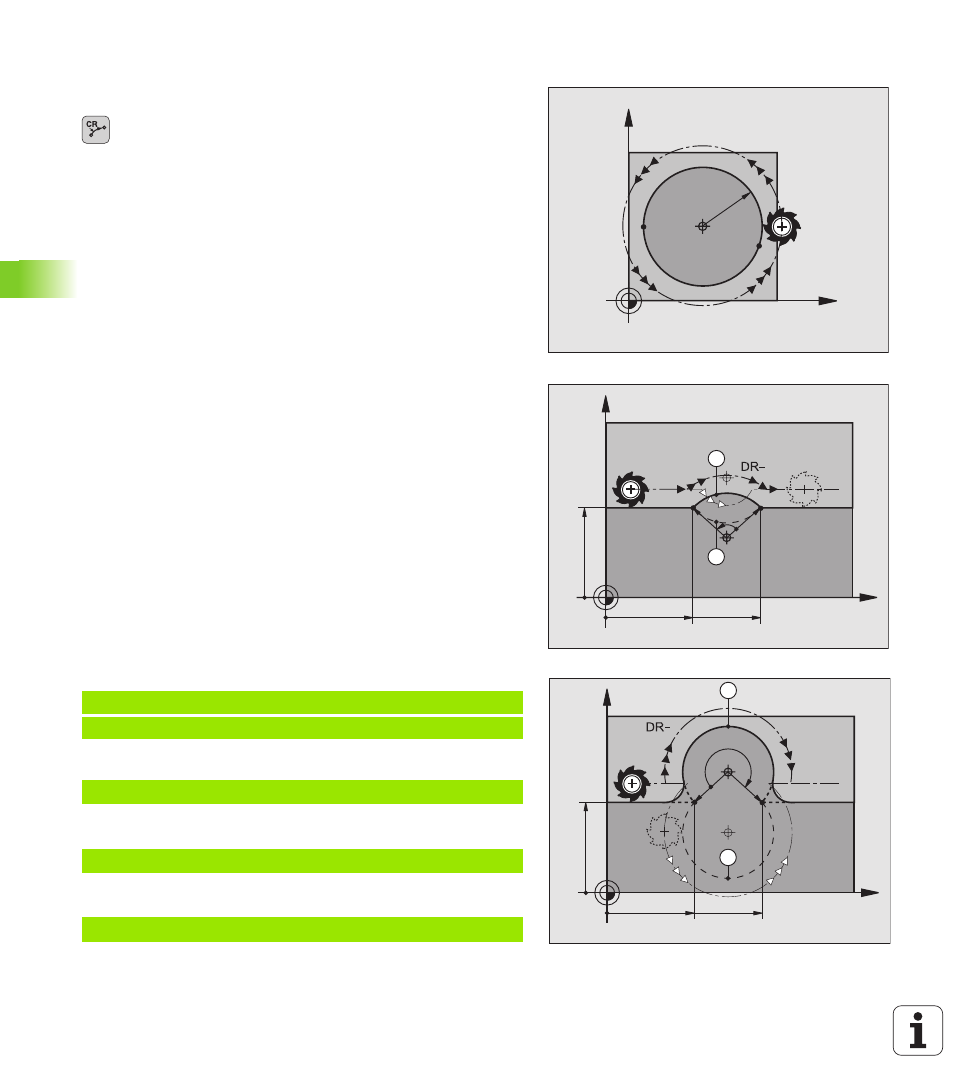

Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
8 Koordinaten des Kreisbogen-Endpunkts
8 Radius R
Achtung: Das Vorzeichen legt die Größe des Kreisbo-
gens fest!
8 Drehsinn DR
Achtung: Das Vorzeichen legt konkave oder konvexe
Wölbung fest!
Falls nötig:
8 Zusatz-Funktion M
8 Vorschub F
Vollkreis
Für einen Vollkreis programmieren Sie zwei CR-Sätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten. End-
punkt des zweiten Halbkreises ist Startpunkt des ersten.
Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier ver-
schiedene Kreisbögen mit gleichem Radius miteinander verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (konvex)
oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn DR– (mit Radiuskorrektur RL)
Konkav: Drehsinn DR+ (mit Radiuskorrektur RL)
NC-Beispielsätze
oder
oder
oder
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (BOGEN 1)
11 CR X+70 Y+40 R+20 DR+ (BOGEN 2)
11 CR X+70 Y+40 R-20 DR- (BOGEN 3)
11 CR X+70 Y+40 R-20 DR+ (BOGEN 4)
X
Y
CC
S
1
=E
2
E
1
=S
2
R
X
Y
40
40 70
DR+
4
ZW
3
R R
X
Y
ZW
R R
40
40 70
1
2
DR+
