286 8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

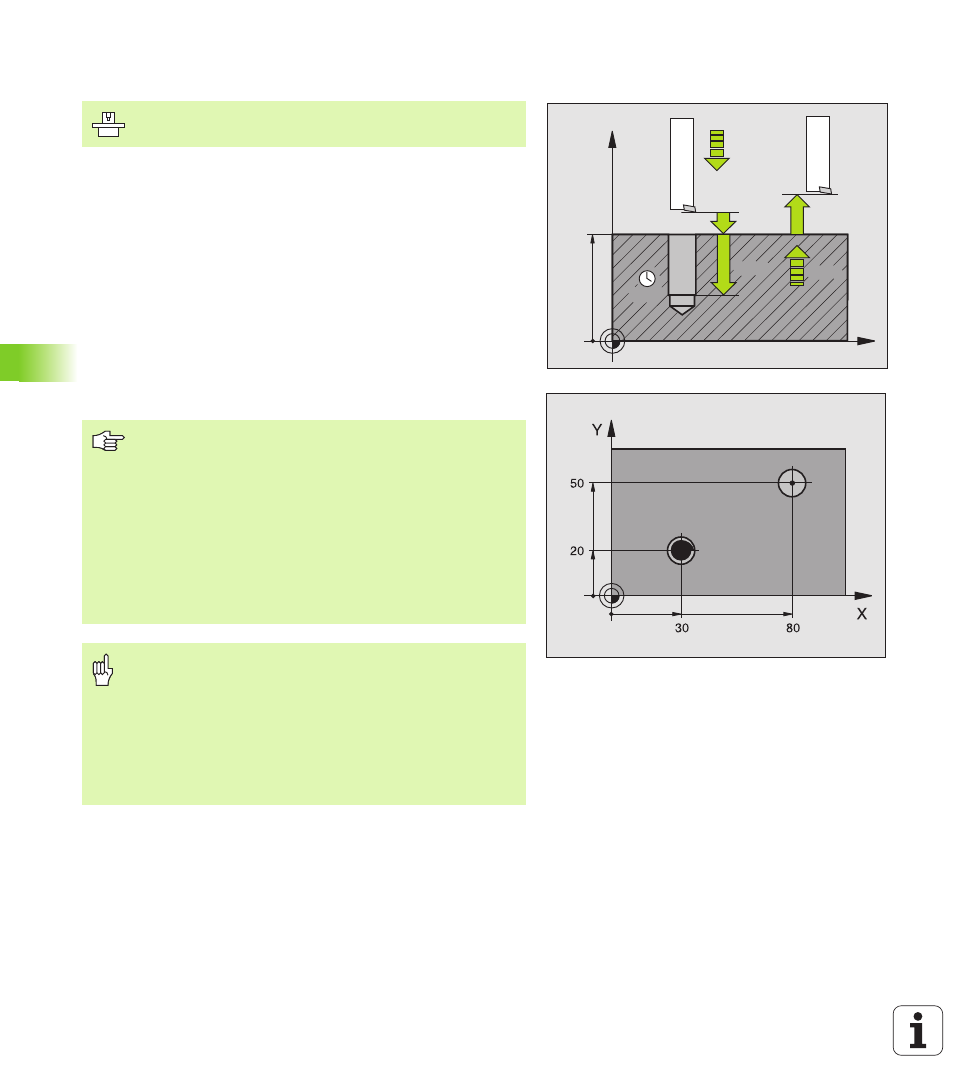

AUSDREHEN (Zyklus 202)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den Sicherheits-Abstand über der Werkstück-Oberflä-
che
2 Das Werkzeug bohrt mit dem Bohrvorschub bis zur Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug – falls eingegeben –
mit laufender Spindel zum Freischneiden
4 Anschließend führt die TNC eine Spindel-Orientierung auf die Posi-
tion durch, die im Parameter Q336 definiert ist
5 Falls Freifahren gewählt ist, fährt die TNC in der eingegebenen
Richtung 0,2 mm (fester Wert) frei
6 Anschließend fährt die TNC das Werkzeug im Vorschub Rückzug
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
FMAX auf den 2. Sicherheits-Abstand. Wenn Q214=0 erfolgt der
Rückzug an der Bohrungswand X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Die TNC stellt am Zyklus-Ende den Kühlmittel- und Spin-
delzustand wieder her, der vor dem Zyklus-Aufruf aktiv
war.
Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die
TNC bei der Eingabe einer positiven Tiefe eine Fehlermel-
dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!
