8.6 SL
-Zyklen

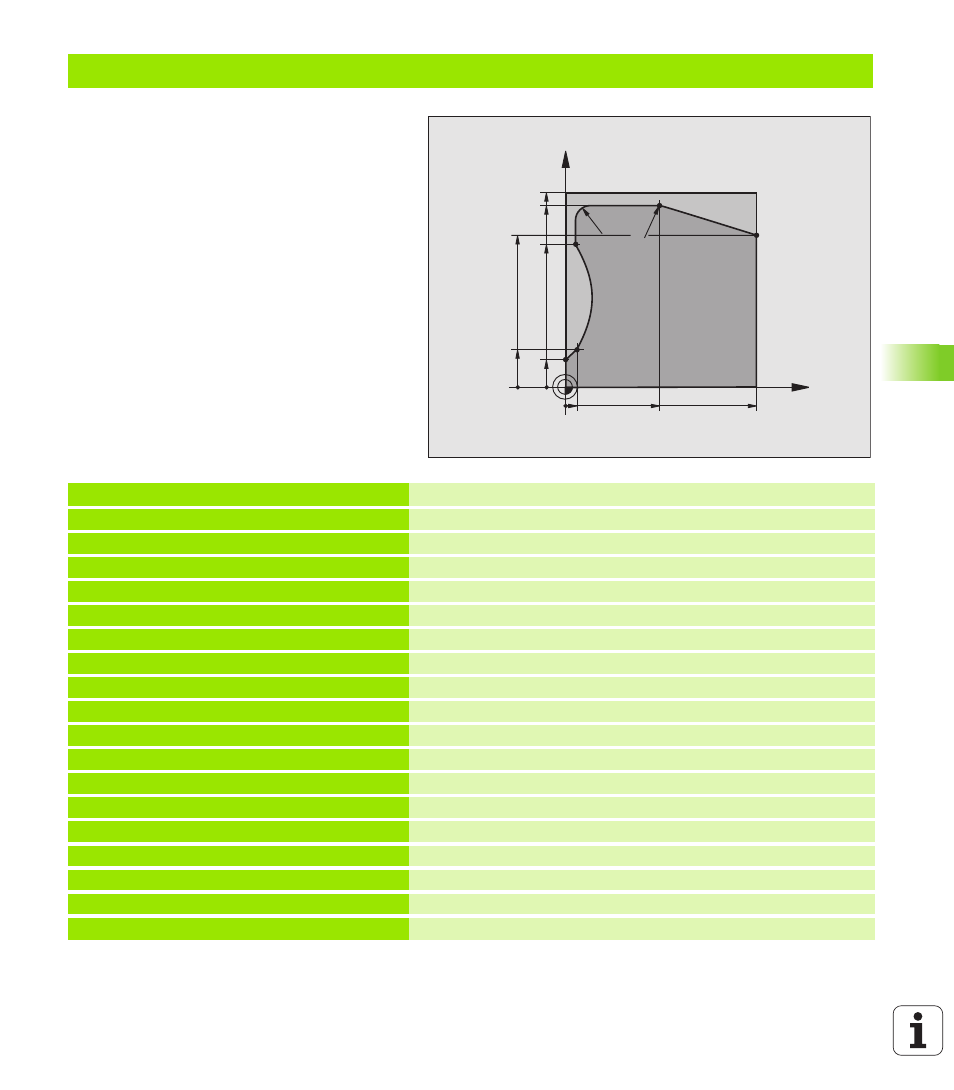

Beispiel: Kontur-Zug
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Werkzeug-Definition
4 TOOL CALL 1 Z S2000 Werkzeug-Aufruf
5 L Z+250 RO FMAX Werkzeug freifahren
6 CYCL DEF 14.0 KONTUR Kontur-Unterprogramm festlegen
7 CYCL DEF 14.1 KONTURLABEL 1
8 CYCL DEF 25.0 KONTUR-ZUG Bearbeitungs-Parameter festlegen
Q1=-20 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q5=+0 ;KOOR. OBERFLAECHE
Q7=+250 ;SICHERE HOEHE
Q10=5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=200 ;VORSCHUB FRAESEN
Q15=+1 ;FRAESART
9 CYCL CALL M3 Zyklus-Aufruf
10 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
