Elektronisches Handrad HR 420
Im Gegensatz zum HR 410 ist das tragbare Handrad HR 420 mit einem
Display ausgestattet, auf dem verschiedene Informationen angezeigt
werden. Darüber hinaus können Sie über die Handrad-Softkeys wich-
tige Einrichte-Funktionen ausführen, z.B. Bezugspunkte setzen oder
M-Funktionen eingeben und abarbeiten.
Sobald Sie das Handrad über die Handrad-Aktivierungstaste aktiviert
haben, ist keine Bedienung über das Bedienpult mehr möglich. Die
TNC zeigt diesen Zustand am TNC-Bildschirm durch ein Überblendfen-
ster an.

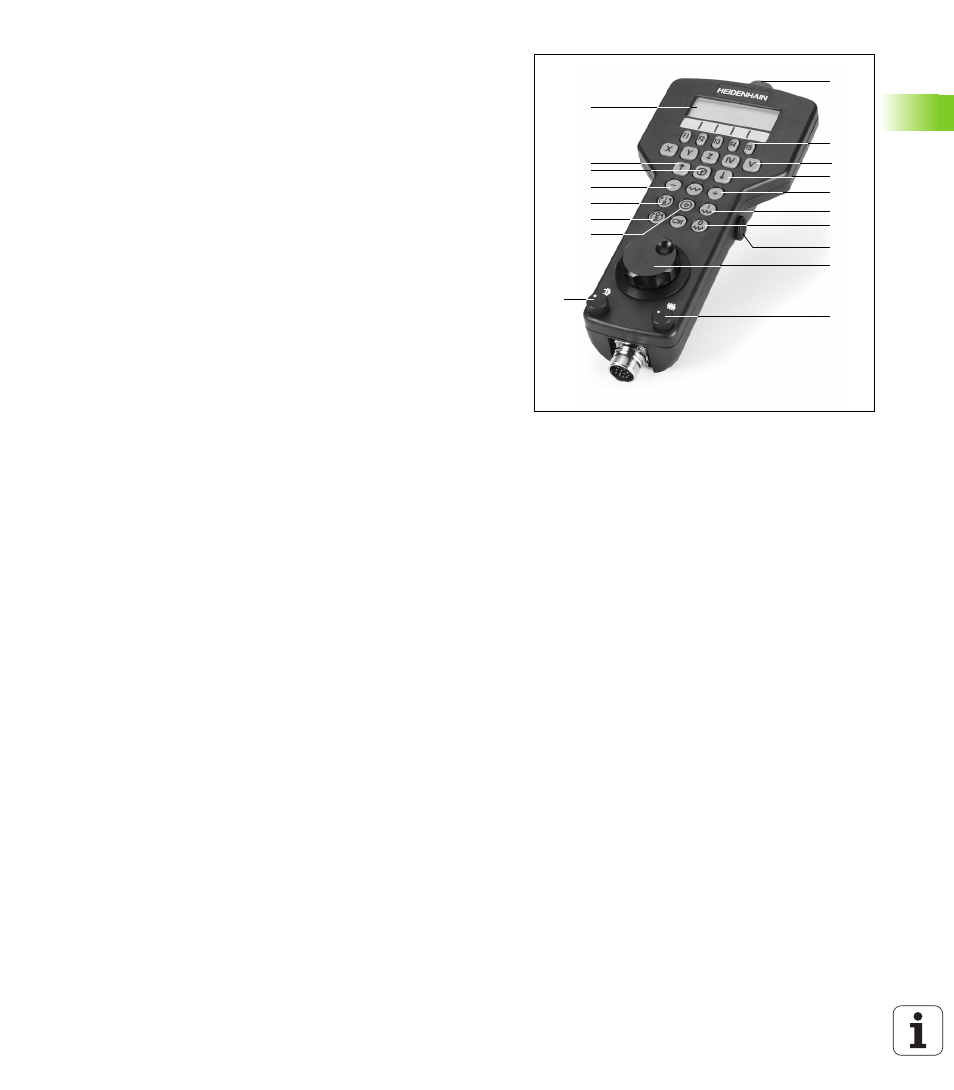

Das Handrad HR 420 verfügt über folgende Bedienelemente:
Verfahren mit dem Handrad ist – bei aktivem M118 – auch während des
Programmlaufs möglich.
1 NOT-AUS-Taste
2 Handrad-Display zur Status-Anzeige und Auswahl von Funktionen
3 Softkeys
4 Achswahltasten
5 Hadrad-Aktivierungstaste
6 Pfeiltasten zur Definition der Handrad-Empfindlichkeit
7 Richtungstaste, in die die TNC die gewählte Achse verfährt
8 Spindel einschalten (maschinenabhängige Funktion)
9 Spindel ausschalten (maschinenabhängige Funktion)
10 Taste „NC-Satz generieren“
11 NC-Start
12 NC-Stop
13 Zustimmtaste
14 Handrad
15 Spindeldrehzahl-Potentiometer. Wirksam, sobald das Handrad
aktiv ist. Das Spindeldrehzahl-Potentiometer auf dem Bedienfeld
ist dann unwirksam
16 Vorschub-Potentiometer. Wirksam, sobald das Handrad aktiv ist.
Das Vorschub-Potentiometer auf dem Bedienfeld ist dann unwirk-
sam
