Bezugssystem an Fräsmaschinen
Bei der Bearbeitung eines Werkstücks an einer Fräsmaschine bezie-
hen Sie sich generell auf das rechtwinklige Koordinatensystem. Das

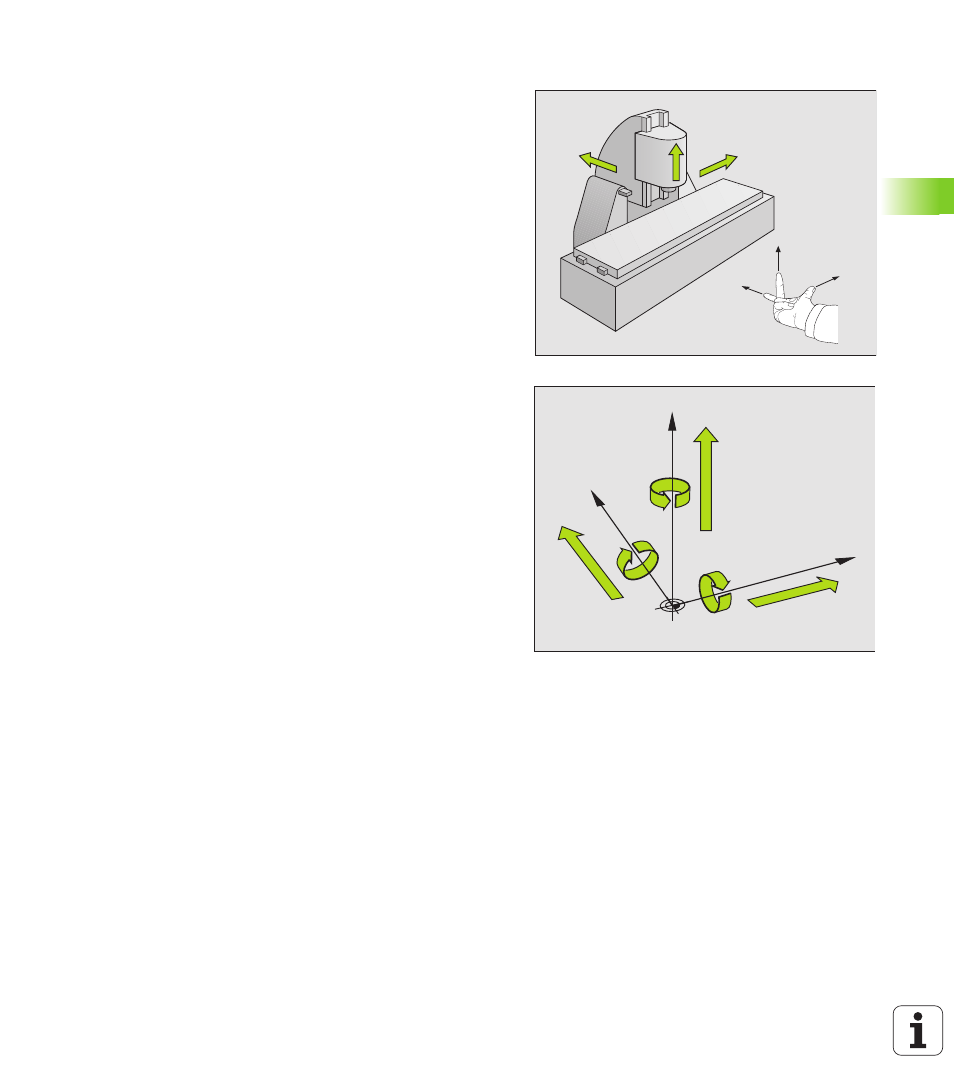

Bild rechts zeigt, wie das rechtwinklige Koordinatensystem den
Maschinenachsen zugeordnet ist. Die Drei-Finger-Regel der rechten
Hand dient als Gedächtnisstütze: Wenn der Mittelfinger in Richtung
der Werkzeugachse vom Werkstück zum Werkzeug zeigt, so weist er
in die Richtung Z+, der Daumen in die Richtung X+ und der Zeigefinger
in Richtung Y+.
Die iTNC 530 kann insgesamt maximal 9 Achsen steuern. Neben den
Hauptachsen X, Y und Z gibt es parallel laufende Zusatzachsen U, V
und W. Drehachsen werden mit A, B und C bezeichnet. Das Bild
rechts unten zeigt die Zuordnung der Zusatzachsen bzw. Drehachsen
zu den Hauptachsen.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
