546 11 Programmieren: Q-Parameter
1
1
.1
1 Pr
ogr
a
mmier
-Beispiele

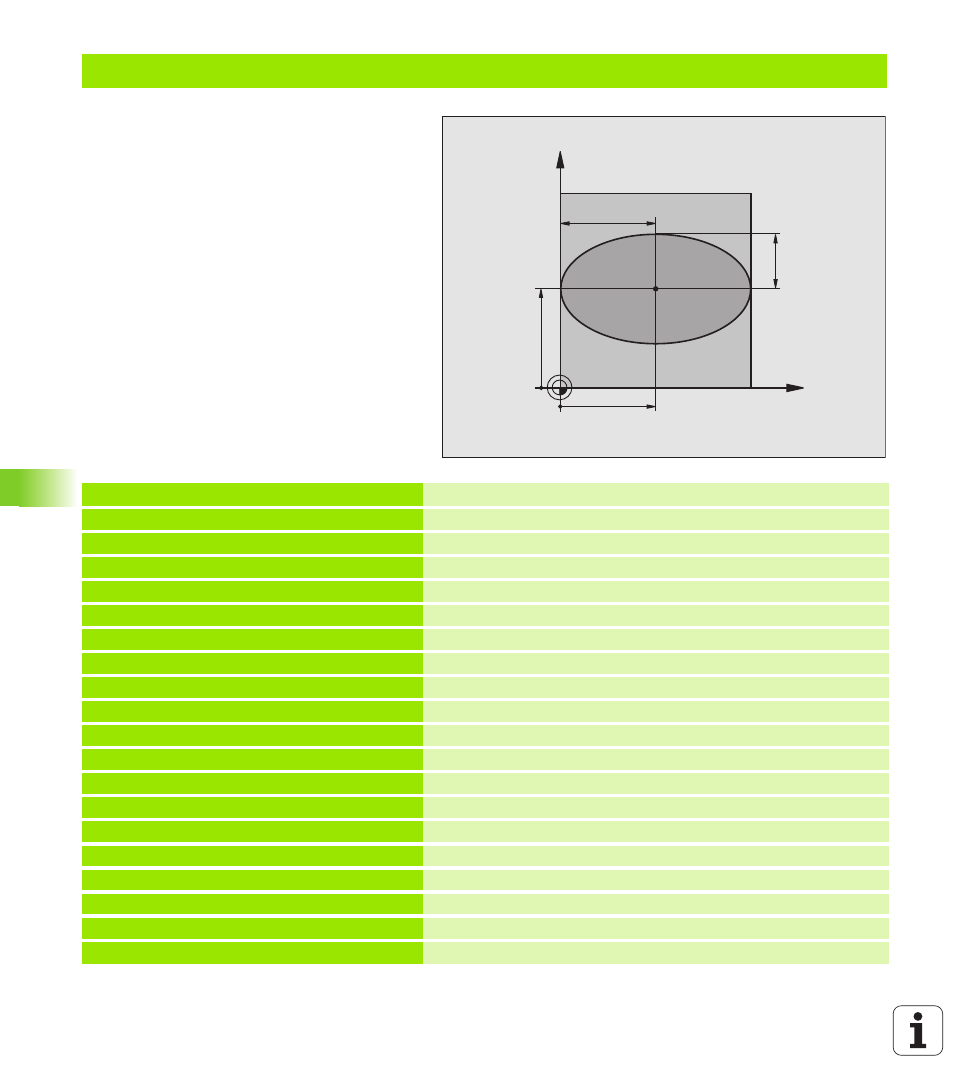

Beispiel: Ellipse
Programm-Ablauf
„ Die Ellipsen-Kontur wird durch viele kleineGera-
denstücke angenähert (über Q7 definierbar). Je
mehr Berechnungsschritte definiert sind, desto
glatter wird die Kontur
„ Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel in der Ebene:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
„ Werkzeug-Radius wird nicht berücksichtigt
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 = +50 Mitte X-Achse
2 FN 0: Q2 = +50 Mitte Y-Achse
3 FN 0: Q3 = +50 Halbachse X
4 FN 0: Q4 = +30 Halbachse Y
5 FN 0: Q5 = +0 Startwinkel in der Ebene
6 FN 0: Q6 = +360 Endwinkel in der Ebene
7 FN 0: Q7 = +40 Anzahl der Berechnungs-Schritte
8 FN 0: Q8 = +0 Drehlage der Ellipse
9 FN 0: Q9 = +5 Frästiefe
10 FN 0: Q10 = +100 Tiefenvorschub
11 FN 0: Q11 = +350 Fräsvorschub
12 FN 0: Q12 = +2 Sicherheits-Abstand für Vorpositionierung
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+2.5 Werkzeug-Definition
16 TOOL CALL 1 Z S4000 Werkzeug-Aufruf
17 L Z+250 R0 FMAX Werkzeug freifahren
18 CALL LBL 10 Bearbeitung aufrufen
19 L Z+100 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
X
Y
50
50
30
50
