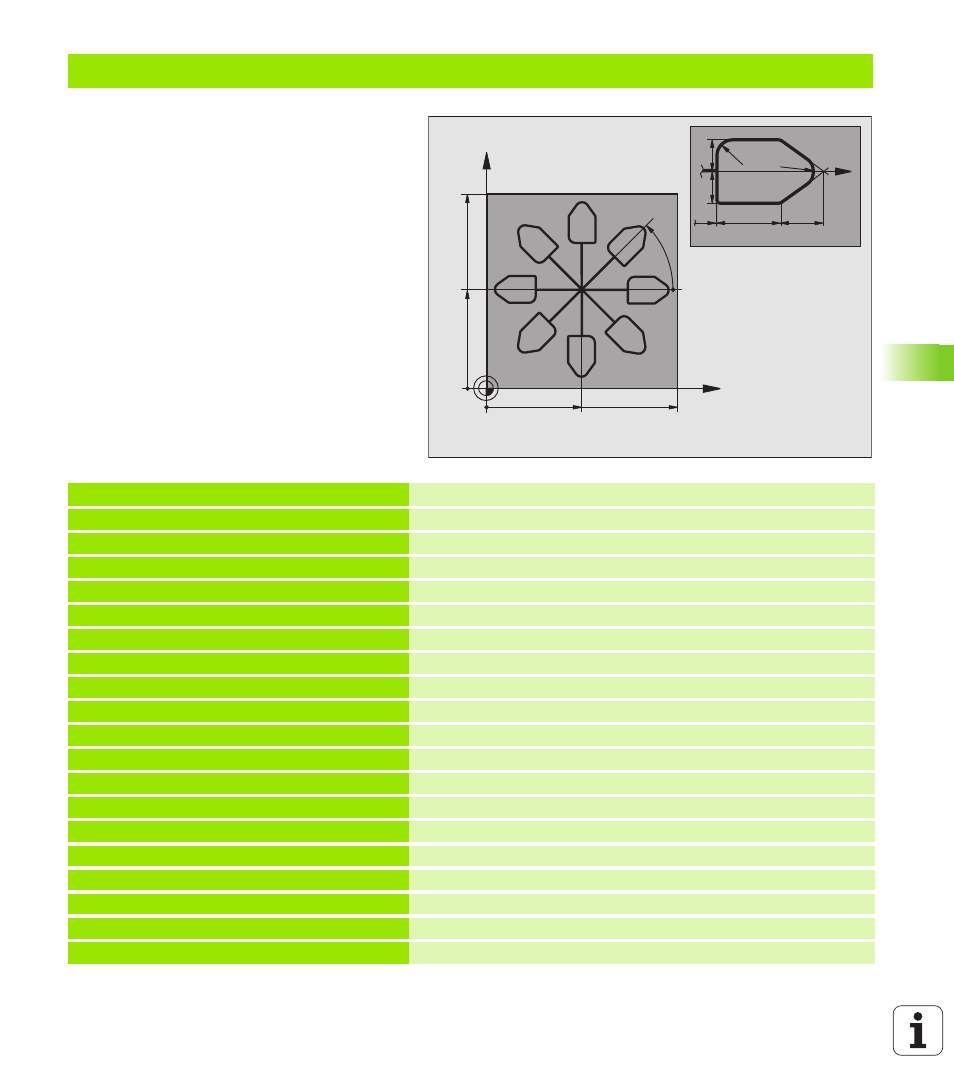

Beispiel: Koordinaten-Umrechnungszyklen
Programm-Ablauf
„ Koordinaten-Umrechnungen im Hauptpro-
gramm
„ Bearbeitung im Unterprogramm, siehe
„Unterprogramme”, Seite 493
0 BEGIN PGM KOUMR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1 Werkzeug-Definition
4 TOOL CALL 1 Z S4500 Werkzeug-Aufruf
5 L Z+250 R0 FMAX Werkzeug freifahren
6 CYCL DEF 7.0 NULLPUNKT Nullpunkt-Verschiebung ins Zentrum
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1 Fräsbearbeitung aufrufen
10 LBL 10 Marke für Programmteil-Wiederholung setzen
11 CYCL DEF 10.0 DREHUNG Drehung um 45° inkremental
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1 Fräsbearbeitung aufrufen
14 CALL LBL 10 REP 6/6 Rücksprung zu LBL 10; insgesamt sechsmal
15 CYCL DEF 10.0 DREHUNG Drehung rücksetzen
16 CYCL DEF 10.1 ROT+0
17 CYCL DEF 7.0 NULLPUNKT Nullpunkt-Verschiebung rücksetzen
18 CYCL DEF 7.1 X+0
19 CYCL DEF 7.2 Y+0
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
