398 8 Programmieren: Zyklen
8.6 SL
-Zyklen

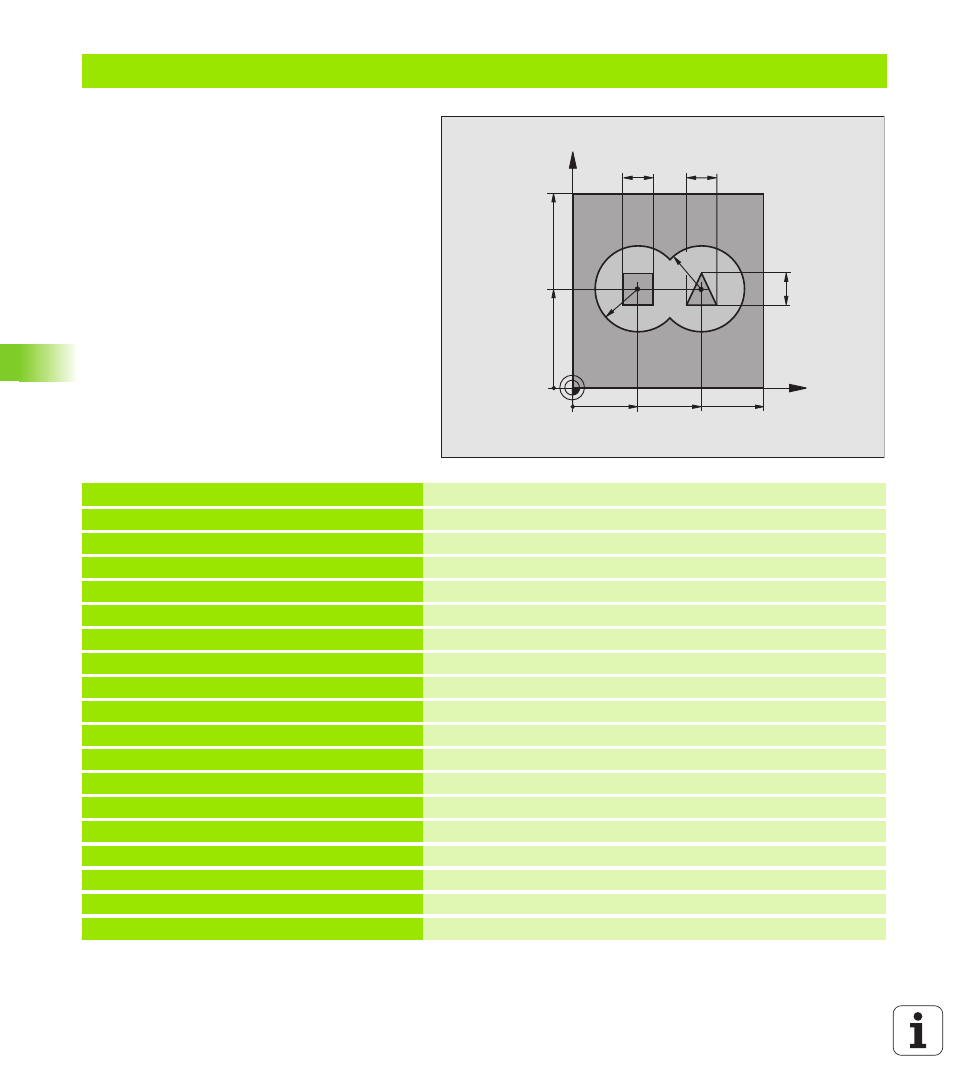

Beispiel: Überlagerte Konturen vorbohren, schruppen, schlichten
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Werkzeug-Definition Bohrer
4 TOOL DEF 2 L+0 R+6 Werkzeug-Definition Schruppen/Schlichten
5 TOOL CALL 1 Z S2500 Werkzeug-Aufruf Bohrer
6 L Z+250 R0 FMAX Werkzeug freifahren
7 CYCL DEF 14.0 KONTUR Kontur-Unterprogramme festlegen
8 CYCL DEF 14.1 KONTURLABEL 1/2/3/4
9 CYCL DEF 20.0 KONTUR-DATEN Allgemeine Bearbeitungs-Parameter festlegen
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0.5 ;AUFMASS SEITE
Q4=+0.5 ;AUFMASS TIEFE
Q5=+0 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+100 ;SICHERE HOEHE
Q8=0.1 ;RUNDUNGSRADIUS
Q9=-1 ;DREHSINN
X
Y
35
50
100
100
16
16
R25
65
16
R25
