558 12 Programm-Test und Programmlauf
12.1 Gr
afik
en

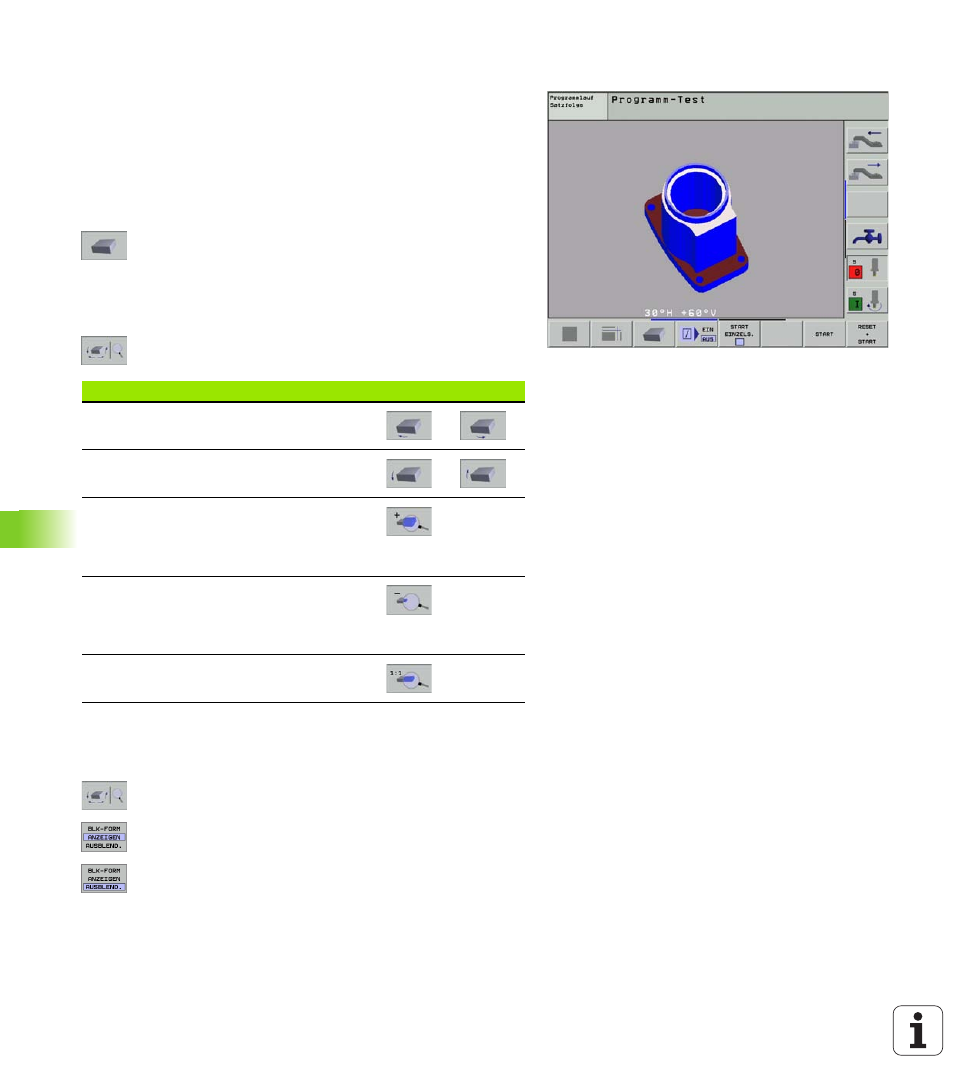

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale Achse drehen und um
die horizontale Achse kippen. Die Umrisse des Rohteils zu Beginn der
grafischen Simulation können Sie als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 559.
8 3D-Darstellung mit Softkey wählen
3D-Darstellung drehen und vergrößern/verkleinern
8 Softkey-Leiste umschalten, bis der Auswahl-Softkey für die Funktio-
nen Drehen und Vergrößern/Verkleinern erscheint
8 Funktionen zum Drehen und Vergrößern/Verkleinern
wählen:
Rahmen für die Umrisse des Rohteils ein- und ausblenden
8 Softkey-Leiste umschalten, bis der Auswahl-Softkey für die Funktio-
nen Drehen und Vergrößern/Verkleinern erscheint
8 Funktionen zum Drehen und Vergrößern/Verkleinern
wählen:
8 Rahmen für BLK-FORM einblenden: Hellfeld im Soft-
key auf ANZEIGEN stellen
8 Rahmen für BLK-FORM ausblenden: Hellfeld im Soft-
key auf AUSBLEND. stellen
Funktion Softkeys
Darstellung in 5°-Schritten vertikal drehen
Darstellung in 5°-Schritten horizontal kippen
Darstellung schrittweise vergrößern. Ist die
Darstellung vergrößert, zeigt die TNC in der
Fußzeile des Grafikfensters den Buchsta-
ben Z an.
Darstellung schrittweise verkleinern. . Ist
die Darstellung verkleinert, zeigt die TNC in
der Fußzeile des Grafikfensters den Buch-
staben Z an.
Darstellung auf programmierte Größe rüch-
setzen
