48 1 Einführung
1
.4 Stat
us-Anz
eig
e

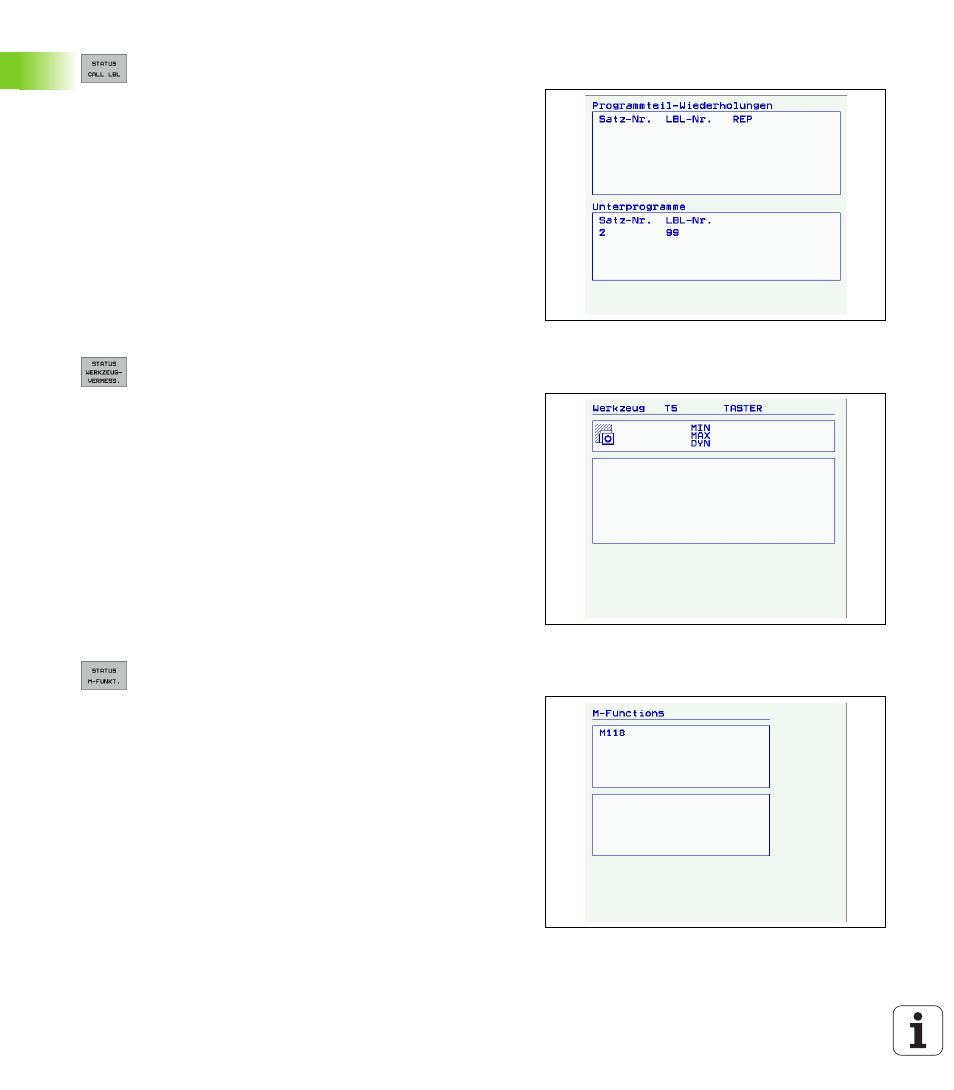

n Programmteil-Wiederholung/Unterprogramme
Werkzeug-Vermessung
Aktive Zusatzfunktionen M
1
2
1 Aktive Programmteil-Wiederholungen mit Satz-Nummer, Label-
Nummer und Anzahl der programmierten/noch auszuführenden
Wiederholungen
2 Aktive Unterprogramm-Nummern mit Satz-Nummer, in der das
Unterprogramm gerufen wurde und Label-Nummer die aufgeru-
fen wurde
2 3
4
1 1 Nummer des Werkzeugs, das vermessen wird
2 Anzeige, ob Werkzeug-Radius oder -Länge vermessen wird
3 MIN- und MAX-Wert Einzelschneiden-Vermessung und Ergebnis
der Messung mit rotierendem Werkzeug (DYN)
4 Nummer der Werkzeug-Schneide mit zugehörigem Messwert.
Der Stern hinter dem Messwert zeigt an, dass die Toleranz aus
der Werkzeug-Tabelle überschritten wurde
1
2
1 Liste der aktiven M-Funktionen mit festgelegter Bedeutung
2 Liste der aktiven M-Funktionen, die von Ihrem Maschinen-Her-
steller angepasst werden
