8.4 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e

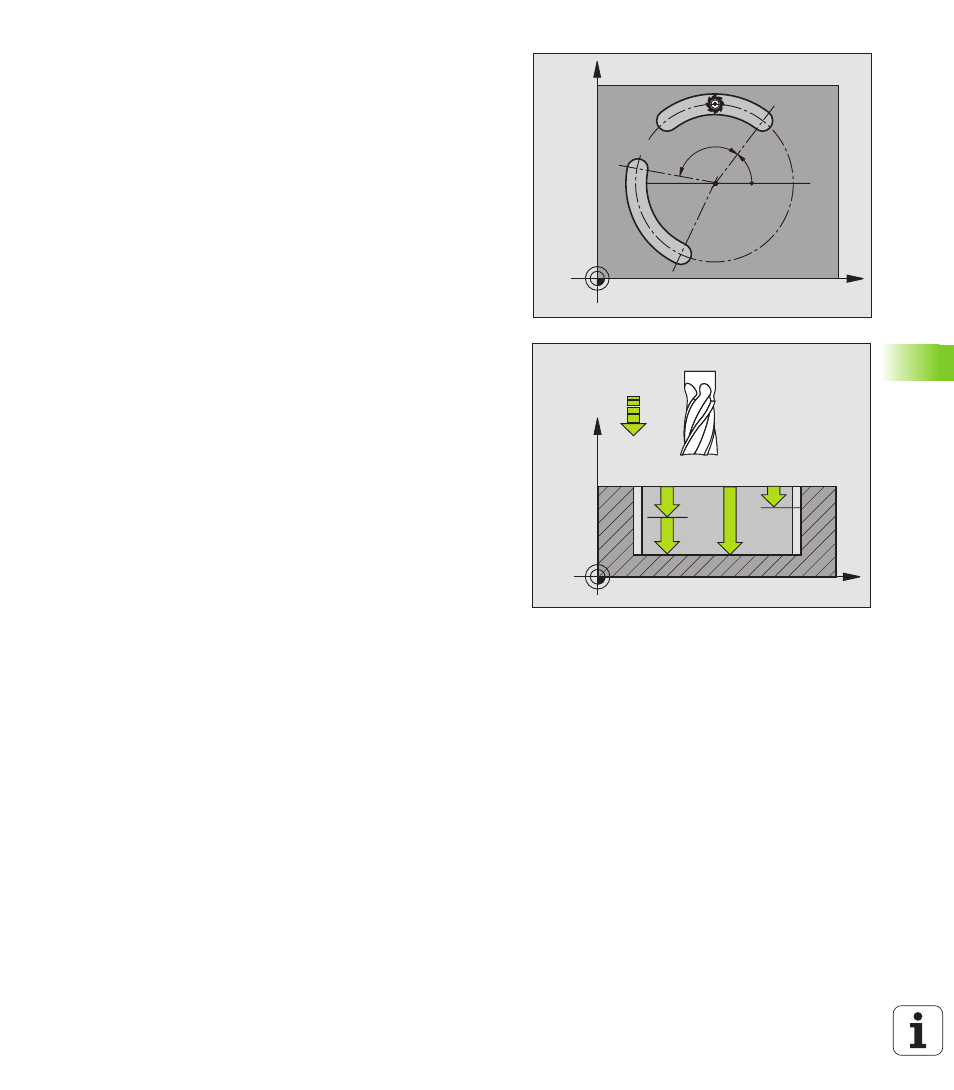

n 8 Winkelschritt Q378 (inkremental): Winkel, um den
die gesamte Nut gedreht wird. Das Drehzentrum liegt
in der Teilkreis-Mitte
8 Anzahl Bearbeitungen Q377: Anzahl der Bearbeitun-
gen auf dem Teilkreis
8 Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
8 Fräsart Q351: Art der Fräsbearbeitung bei M03:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
8 Tiefe Q201 (inkremental): Abstand Werkstück-Ober-
fläche – Nutgrund
8 Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben
8 Schlichtaufmaß Tiefe Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe
8 Vorschub Tiefenzustellung Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Fahren auf Tiefe in mm/
min
8 Zustellung Schlichten Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in
einer Zustellung
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
