6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e

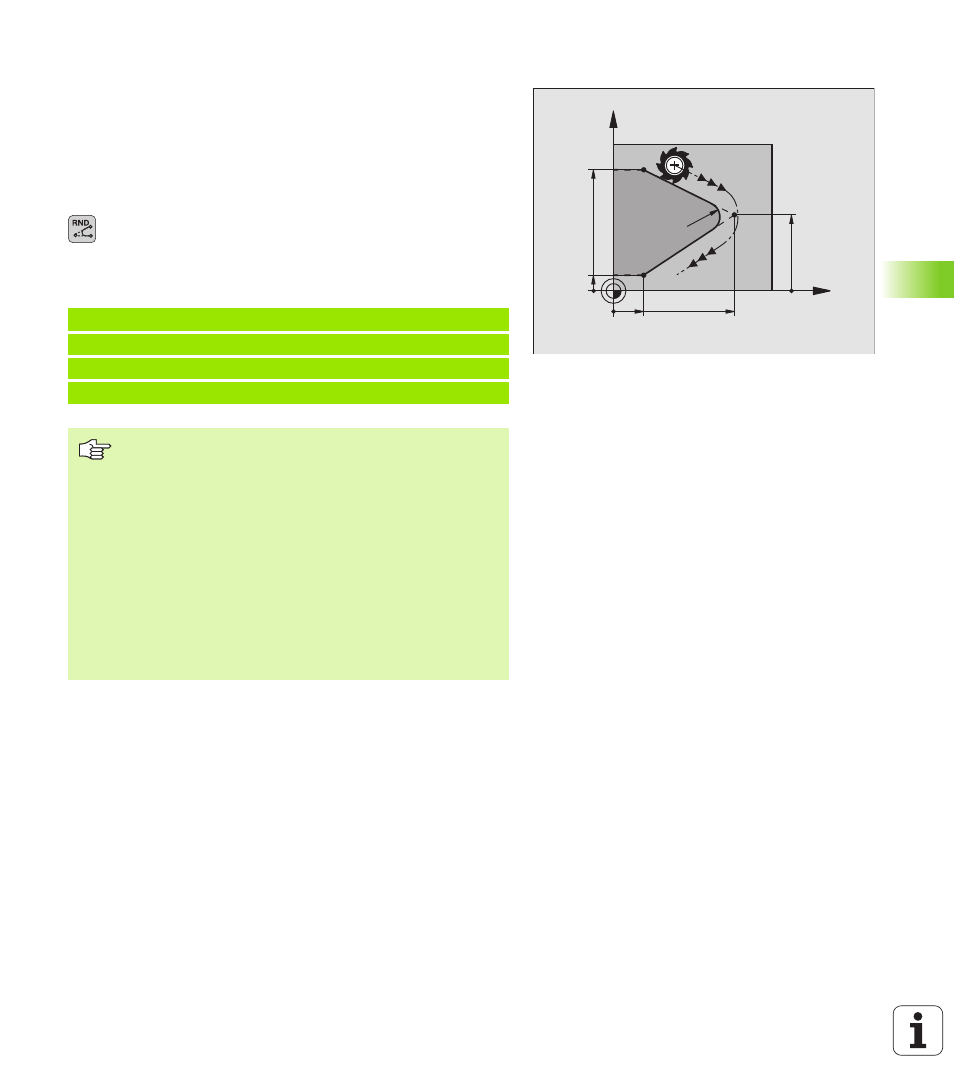

n Ecken-Runden RND
Die Funktion RND rundet Kontur-Ecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das vorherge-
gangene als auch an das nachfolgende Konturelement tangential
anschließt.
Der Rundungskreis muss mit dem aufgerufenen Werkzeug ausführbar
sein.
8 Rundungs-Radius : Radius des Kreisbogens
Falls nötig:
8 Vorschub F (wirkt nur im RND-Satz)
NC-Beispielsätze
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in der das
Ecken-Runden ausgeführt wird. Wenn Sie die Kontur
ohne Werkzeug-Radiuskorrektur bearbeiten, dann müs-
sen Sie beide Koordinaten der Bearbeitungsebene pro-
grammieren.
Der Eckpunkt wird nicht angefahren.
Ein im RND-Satz programmierter Vorschub wirkt nur in
diesem RND-Satz. Danach ist wieder der vor dem RND-
Satz programmierte Vorschub gültig.
Ein RND-Satz lässt sich auch zum weichen Anfahren an
die Kontur nutzen, falls die APPR-Funktionen nicht einge-
setzt werden sollen.
X
Y
40
40
R5
5
10
25
