214 6 Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e

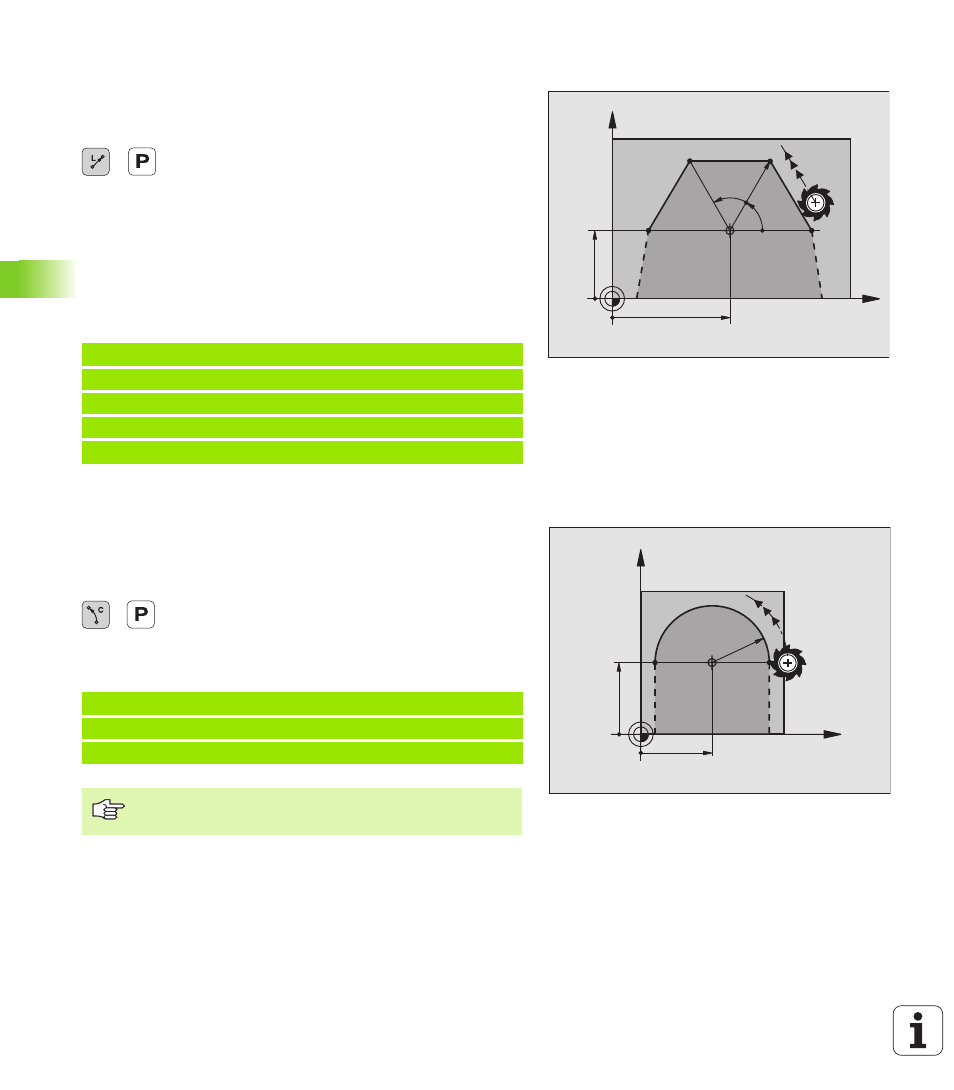

n Gerade LP
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des vor-
angegangenen Satzes.
8 Polarkoordinaten-Radius PR : Abstand des Geraden-
Endpunkts zum Pol CC eingeben
8 Polarkoordinaten-Winkel PA : Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von PA ist durch die Winkel-Bezugsachse festgelegt:
„ Winkel von der Winkel-Bezugsachse zu PR gegen den Uhrzeiger-
sinn: PA>0
„ Winkel von der Winkel-Bezugsachse zu PR im Uhrzeigersinn: PA<0
NC-Beispielsätze
Kreisbahn CP um Pol CC
Der Polarkoordinaten-Radius PR ist gleichzeitig Radius des Kreisbo-
gens. PR ist durch den Abstand des Startpunkts zum Pol CC festge-
legt. Die zuletzt programmierte Werkzeug-Position vor dem CP-Satz
ist der Startpunkt der Kreisbahn.
8 Polarkoordinaten-Winkel PA : Winkelposition des
Kreisbahn-Endpunkts zwischen –5400° und +5400°
8 Drehsinn DR
NC-Beispielsätze
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
X
Y
45
25
60°
60°
30
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Bei inkrementalen Koordinaten gleiches Vorzeichen für
DR und PA eingeben.
X
Y
25
25
R20
CC
