HEIDENHAIN iTNC 530 207
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n

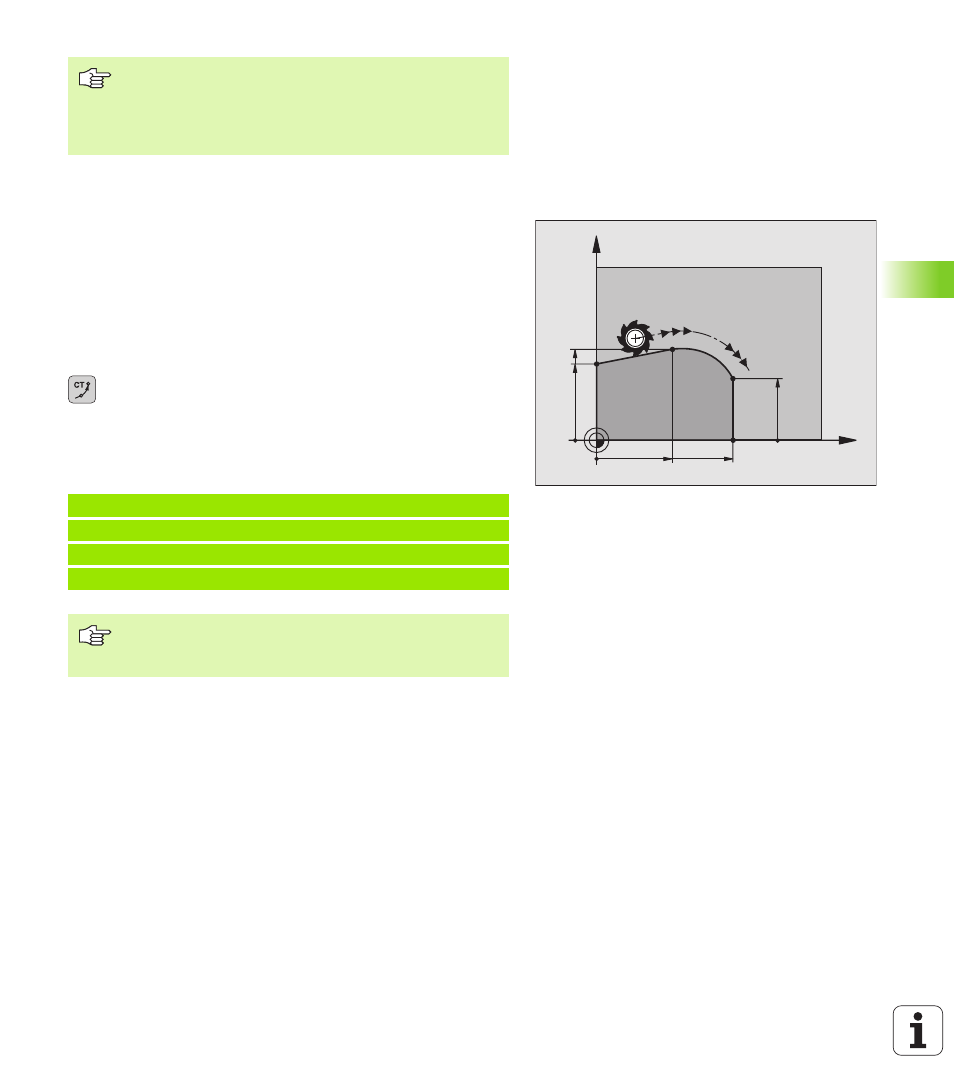

Kreisbahn CT mit tangentialem Anschluss
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor
programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der Konturele-
mente kein Knick- oder Eckpunkt entsteht, die Konturelemente also
stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt, pro-
grammieren Sie direkt vor dem CT-Satz. Dazu sind mindestens zwei
Positionier-Sätze erforderlich
8 Koordinaten des Kreisbogen-Endpunkts
Falls nötig:
8 Vorschub F
8 Zusatz-Funktion M
NC-Beispielsätze
Der Abstand von Start- und Endpunkt des Kreisdurchmes-
sers darf nicht größer als der Kreisdurchmesser sein.
Der maximale Radius beträgt 99,9999 m.
Winkelachsen A, B und C werden unterstützt.
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Der CT-Satz und das zuvor programmierte Konturelement
sollten beide Koordinaten der Ebene enthalten, in der der
Kreisbogen ausgeführt wird!
X
Y
25 45
25
30
20
