HEIDENHAIN iTNC 530 169
5
.3
We
rk
z
e
u
g
-K
o
rr
e
k
tu
r

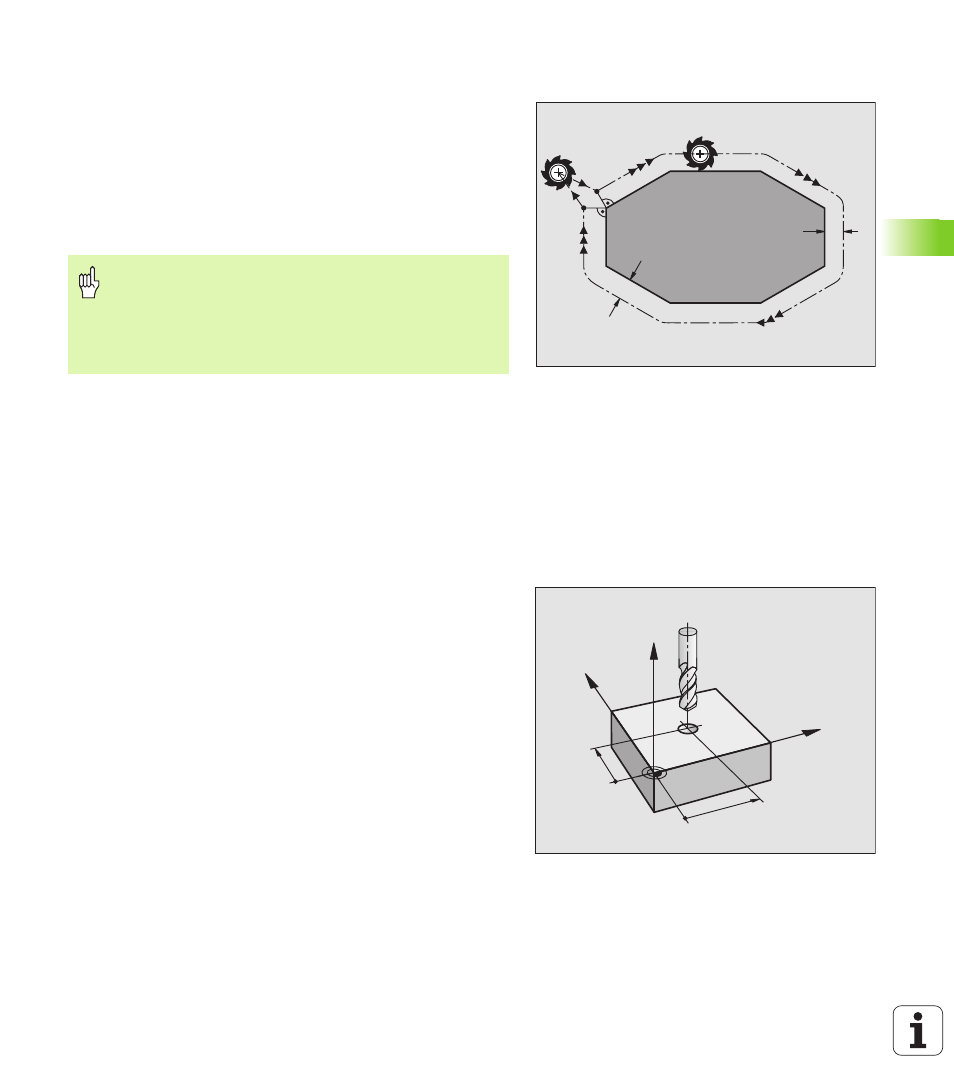

Werkzeug-Radiuskorrektur
Der Programm-Satz für eine Werkzeug-Bewegung enthält
„ RL oder RR für eine Radiuskorrektur
„ R+ oder R–, für eine Radiuskorrektur bei einer achsparallelen Verfahr-
bewegung
„ R0 , wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und mit
einem Geradensatz in der Bearbeitungsebene mit RL oder RR verfah-
ren wird.
Bei der Radiuskorrektur werden Delta-Werte sowohl aus dem TOOL
CALL
-Satz als auch aus der Werkzeug-Tabelle berücksichtigt:
Korrekturwert = R + DR
TOOL CALL
+ DR
TAB
mit
Bahnbewegungen ohne Radiuskorrektur: R0
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem Mittel-
punkt auf der programmierten Bahn, bzw. auf die programmierten
Koordinaten.
Anwendung: Bohren, Vorpositionieren.
Die TNC hebt die Radiuskorrektur auf, wenn Sie:
„ einen Geradensatz mit R0 programmieren
„ die Kontur mit der Funktion DEP verlassen
„ einen PGM CALL programmieren
„ ein neues Programm mit PGM MGT anwählen
R : Werkzeug-Radius R aus TOOL DEF-Satz oder Werk-
zeug-Tabelle
DR
TOOL CALL
: Aufmaß DR für Radius aus TOOL CALL-Satz (von der
Positionsanzeige nicht berücksichtigt)
DR
TAB:
Aufmaß DR für Radius aus der Werkzeug-Tabelle
R
R
R0
RL
Y
X
Z
X
Y
