9 Programmieren: Sonderfunktionen
9.9 St
urzfräsen in der g
e
sc
hw
enkt
en Ebene
9.9
Sturzfräsen in der
geschwenkten Ebene
Funktion
In Verbindung mit den neuen PLANE-Funktionen und M128 können Sie
in einer geschwenkten Bearbeitungsebene sturzfräsen. Hierfür ste-
hen zwei Definitionsmöglichkeiten zur Verfügung:
Sturzfräsen durch inkrementales Verfahren einer Drehachse
Sturzfräsen über Normalenvektoren

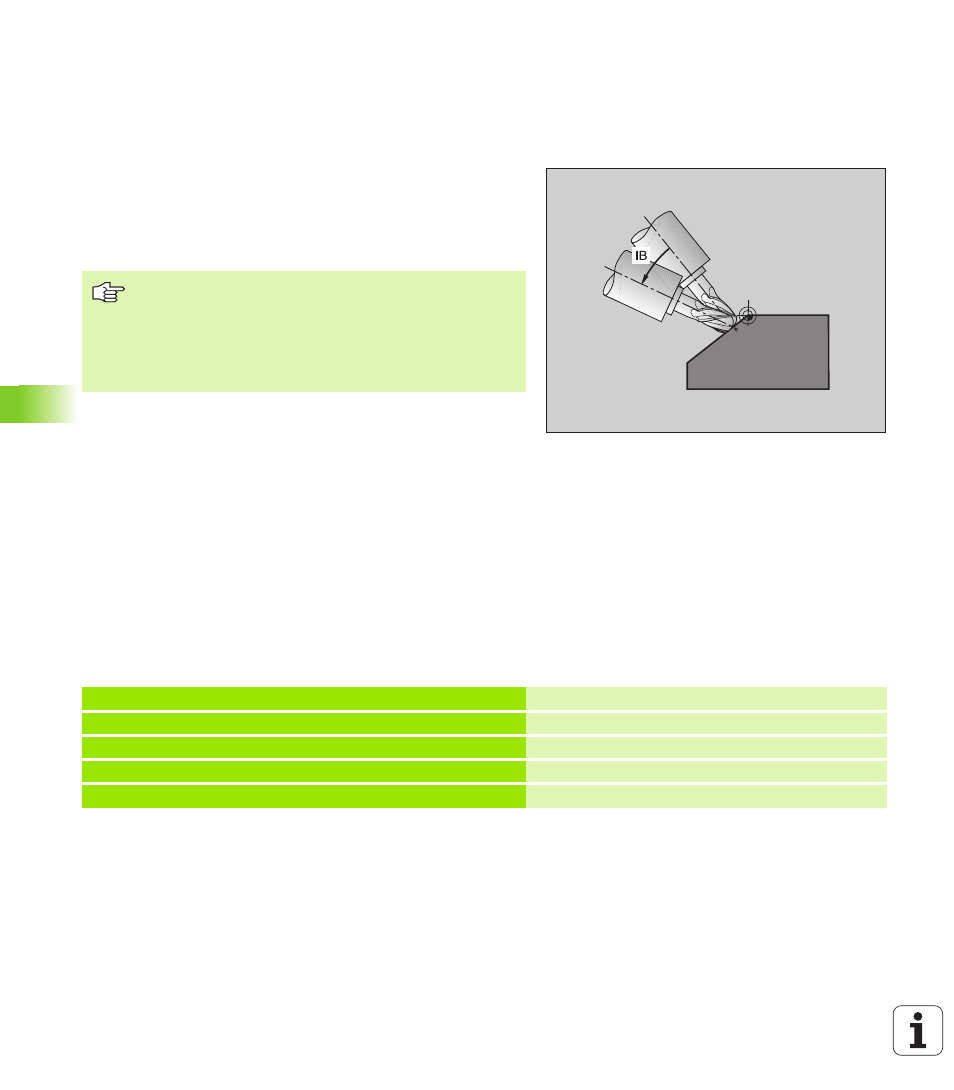

Sturzfräsen durch inkrementales Verfahren
einer Drehachse
8
Werkzeug freifahren
8
M128 aktivieren
8
Beliebige PLANE-Funktion definieren, Positionierverhalten beach-
ten
8
Über einen L-Satz den gewünschten Sturzwinkel in der entspre-
chenden Achse inkremental verfahren
NC-Beispielsätze:
Sturzfräsen in der geschwenkten Ebene funktioniert nur
mit Radiusfräsern.
Bei 45°-Schwenkköpfen/Schwenktischen, können Sie den
Sturzwinkel auch als Raumwinkel definieren. Verwenden
Sie dazu FUNCTION TCPM (siehe „FUNCTION TCPM (Soft-
ware-Option 2)” auf Seite 482).
...
12 L Z+50 R0 FMAX M128
Auf sichere Höhe positionieren, M128 aktivieren
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F1000
PLANE-Funktion definieren und aktivieren
14 L IB-17 F1000
Sturzwinkel einstellen
...
Bearbeitung in der geschwenkten Ebene definieren
