HEIDENHAIN iTNC 530 41
1
.2 Bildsc
hir
m
und Bedienf
e
ld
Bedienfeld

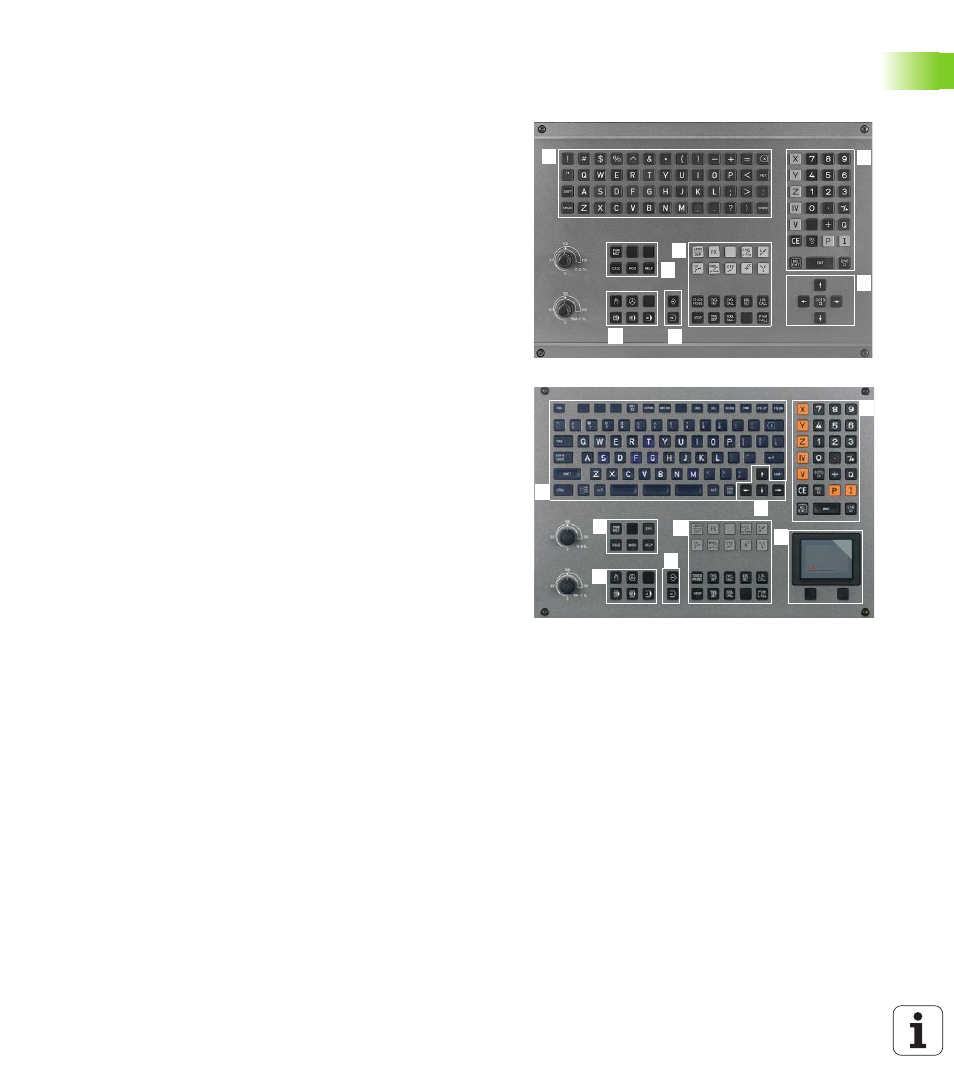

Die TNC ist wahlweise lieferbar mit dem Bedienfeld TE 420 oder dem
Bedienfeld TE 530. Die Abbildung rechts oben zeigt die Bedienele-
mente des Bedienfeldes TE 420, die Abbildung rechts Mitte zeigt die
Bedienelemente des Bedienfeldes TE 530:
Die Funktionen der einzelnen Tasten sind auf der ersten Umschlags-
seite zusammengefasst. Externe Tasten, wie z.B. NC-START, sind im
Maschinenhandbuch beschrieben.
1 Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-Pro-
grammierungen.
Zwei-Prozessor-Version: Zusätzliche Tasten zur Windows-Bedie-
nung
2 „ Datei-Verwaltung
„ Taschenrechner
„ MOD-Funktion
„ HELP-Funktion
3 Programmier-Betriebsarten
4 Maschinen-Betriebsarten
5 Eröffnen der Programmier-Dialoge
6 Pfeil-Tasten und Sprunganweisung GOTO
7 Zahleneingabe und Achswahl
8 Mausepad: Nur für die Bedienung der Zwei-Prozessor-Version
1 2
3
5
1 4
6
7 1
1 2
3
5
1 4
6
7 7
1
7 8
